Hoe een sapvulmachine werkt - stapsgewijs proces uitgelegd

Een sapvulmachine werkt via een gesynchroniseerde, meerfasige geautomatiseerde workflow, bestaande uit containertoevoer, thermische of chemische sterilisatie, nauwkeurige volumetrische dosering, atmosferische of warme vulling en geïntegreerde containerkoeling. Moderne industriële verpakkingsarchitecturen maken gebruik van zeer nauwkeurige roterende vulkleppen, continue elektromagnetische debietmeters en Programmable Logic Controller (PLC)-synchronisatie om een ​​strikte controle van de vloeistoftemperatuur te handhaven, de opname van opgeloste zuurstof te minimaliseren, de risico"s van microbiologische besmetting te elimineren en continue productiesnelheden van meer dan 24.000 flessen per uur te bereiken.

Inhoudsopgave

• Kerncomponenten en hun functionele rollen

• Sequentiële werking via de verwerkingsstations

• Besturingssystemen en automatiseringsintelligentie

• Onderhoudsvereisten en prestatieoptimalisatie

Kerncomponenten en hun functionele rollen

Een krachtige sapvulmachine is gebaseerd op een nauw geïntegreerde reeks gespecialiseerde mechanische, pneumatische en elektronische subassemblages die zijn ontworpen om vloeibare viscositeiten te verwerken, variërend van helder appelsap zonder vruchtvlees tot sinaasappel- en tropische nectarformuleringen met een hoog vruchtvlees. Als technische specialisten op het gebied van de automatisering van vloeistofverpakkingen ontwerpen wij deze kernsubassemblages om bestand te zijn tegen veeleisende thermische omgevingen, continue CIP-reinigingscycli en schurende wasroutines.

Flesvoeding- en oriëntatiesysteem

De flesvoedings- en oriëntatie-assemblage brengt onbewerkte PET-voorvormen of voorgevormde flessen over naar het hoofdwieloverdrachtsysteem met behulp van hogesnelheidsluchttransporteurs uitgerust met HEPA-filtratie. Bij moderne hoogefficiënte operaties elimineert de integratie van een geavanceerde sinaasappelsapblaasvul- en sluitmachine het handmatig laden van containers door het blazen van containers en het overbrengen van flessen direct te combineren in een enkele gesynchroniseerde steriele lus.

Spoel- en sterilisatiemodule

De spoelkoepel maakt gebruik van roestvrijstalen nekklemgrijpers die flessen 180 graden omdraaien via speciale sproeikoppen. Afhankelijk van de zuurgraad van het sap, de pasteurisatienormen en de vereisten voor heet vullen, leveren deze mondstukken steriele lucht, geozoniseerd water of waterstofperoxidemist, waardoor de steriliteit van het interieur van de container wordt gegarandeerd voordat er vloeistof binnendringt.

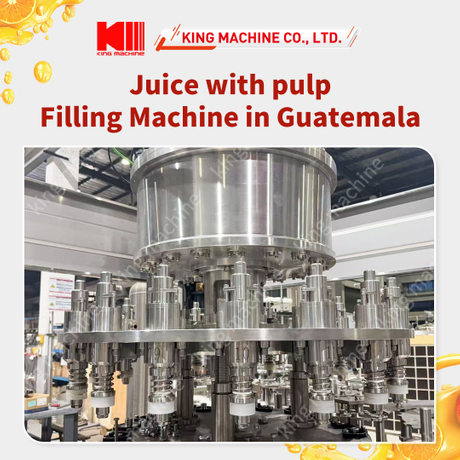

Vulkleppen en volumeregelingsmechanismen

Het hart van de sapvulmachine bestaat uit elektronische magnetische debietmeterkleppen of mechanische, door zwaartekracht gevulde interne retourluchtbuizen. Elektromagnetische flowmeters maken contactloze vloeistofdosering mogelijk met een volumetrische nauwkeurigheid van meer dan 99,85 procent, waardoor contact van de klep met de randen van de container wordt voorkomen en het risico op kruisbesmetting wordt geëlimineerd.

De structurele architectuur van deze interne modules moet een evenwicht vinden tussen strikte hygiënische technische normen en een groot mechanisch uithoudingsvermogen. De onderstaande tabel schetst de belangrijkste mechanische specificaties die doorgaans worden geïntegreerd in industriële vloeistofverpakkingsplatforms:

Bij het evalueren van aankoopbeslissingen van klanten op de mondiale markten geven industriële klanten boven alles prioriteit aan volumetrische nauwkeurigheid en CIP-reinigbaarheid. In Europese verwerkingsfaciliteiten vereisen de standaardspecificaties 316L-contactoppervlakken, Ra <0,4 μm oppervlakteruwheid en volledig geautomatiseerde CIP-retourbekers. We ontwerpen onze vloeistofcontactlussen met schuine drainagepaden en een zero-dead-leg-geometrie, specifiek om aan deze strenge steriele eisen te voldoen.

Sterilisatietip : Regelmatige inspectie van voedselveilige EPDM- en Viton-kleppakkingen om de 500 bedrijfsuren voorkomt ophoping van microscheurtjes en voorkomt microlekkage van vloeistoffen tijdens thermische CIP-cycli onder hoge druk.

Sequentiële werking via de verwerkingsstations

De continue werking van een hogesnelheidssapvulmachine volgt een gesynchroniseerde rotatievolgorde waarbij containers doorgaan met spoelen, thermische dosering, doppen en nekkoeling onder strenge sanitaire omstandigheden. Elk verwerkingsstation werkt met sterwieloverbrengingen met een aangepaste spoed, waardoor mechanische schokken worden geëlimineerd en het morsen van vloeistoffen wordt voorkomen bij lijnsnelheden tot 36.000 flessen per uur.

Transportbandtiming en synchronisatielogica

De beweging van de container is afhankelijk van een servogestuurde uitlijning waarbij de nekklemmen met positieve aangrijping flessen naadloos tussen de sterwielen doorgeven zonder de fleshoogte of -as te veranderen. Elektronische versnellingsbakken coördineren de snelheidsaanpassingen tussen blaas-, spoel- en vulstations tijdens de op- en afbouwfasen.

Dynamiek van heet afvulproces

Tijdens het heet vullen komt het sap de containers binnen bij pasteurisatietemperaturen tussen 85°C en 92°C om een ​​natuurlijke thermische sterilisatie van de binnenkant van de container te garanderen. Een constante recirculatielus handhaaft de vloeistoftemperatuur in de kom van het hoofdreservoir, waardoor het sap dat onder de temperatuur ligt, automatisch teruggaat naar de flash-pasteur.

Bediening van het kapstation en koppeltoepassing

Het roterende afdekstation past plastic schroefsluitingen of aluminium doppen toe met behulp van magnetische hysteresis-afdekkoppen die nauwkeurige topbelastingsdruk en aanbrengkoppel leveren. Voor volledige lijnintegratie garandeert het gebruik van een geautomatiseerd geïntegreerd blaas-vul-kapblok dat vers gevulde hete containers binnen milliseconden direct naar de dop gaan, waardoor de steriliteit van de kopruimte van de container behouden blijft.

Het begrijpen van de thermische en kinetische verschuivingen binnen de vulzone is van cruciaal belang voor de operationele efficiëntie. De verwerkingsvolgorde kan worden onderverdeeld in vier gedefinieerde bedrijfsfasen:

1. Invoer en thermische voorconditionering : containers worden met lucht gespoeld terwijl ze structurele stabilisatie ondergaan om thermische schokken op te vangen als gevolg van het binnendringen van vloeistoffen.

2. Volumetrische dosering en recirculatie : Hogesnelheidsvulkleppen gaan gelijktijdig open en meten het massa- of vloeistofvolume, terwijl continue thermische sensoren verifiëren dat het sap boven de 85°C blijft.

3. Stikstofinjectie of stoominjectie in de kopruimte : Inert gas of verzadigde stoom verdringt de resterende zuurstof uit de kopruimte om vitamine-oxidatie en kleurafbraak te voorkomen.

4. Hermetische afsluiting en omkering van de container : magnetische cappers passen afsluitdoppen toe onder gecontroleerd koppel, gevolgd door een kantelfase van 180 graden om heet sap het binnenoppervlak van de dop te laten steriliseren.

Waarom geven moderne technische normen de voorkeur aan het hangen van een roterende flessenhals boven transport via de bodemband? In hogesnelheidsproductielijnen die lichtgewicht PET-containers verwerken, zorgt bodemondersteund transport ervoor dat panelen bezwijken onder thermische spanning. Door PET-flessen tijdens het spoelen, vullen en afsluiten aan hun stijve nekringen te hangen, blijft de structurele integriteit ongecompromitteerd, ongeacht variaties in de wanddikte.

Besturingssystemen en automatiseringsintelligentie

Moderne platforms voor sapvulmachines integreren geavanceerde industriële automatiseringsarchitecturen om mechanische bewegingen, vloeistofbeheer, veiligheidsprotocollen en kwaliteitsbewaking te coördineren. Het centrale zenuwstelsel van de machine bestaat uit een krachtige Programmable Logic Controller (PLC) die via industriële Ethernet-protocollen (zoals PROFINET of EtherCAT) is aangesloten op snelle servoaandrijvingen, debietmeters, pneumatische spruitstukken en veiligheidsmodules.

Mens-machine-interface en receptbeheer

De Human-Machine Interface (HMI) beschikt over een intuïtief grafisch touchscreen waarmee operators vooraf geconfigureerde productrecepten kunnen selecteren, met details over het vulvolume, de beoogde pasteurisatietemperatuur, de lijnsnelheid en het sluitkoppel. Gebruikerstoegangscontroles op meerdere niveaus beperken het afstemmen van het systeem tot geautoriseerde automatiseringsingenieurs, waardoor de operationele naleving wordt gehandhaafd.

Kwaliteitsbewaking en gegevensregistratiefuncties

Continue vision-systemen en inline-sensoren bewaken het vulniveau van de container, de kanteling van de dop, de integriteit van de afdichting en de vloeistoftemperatuur bij volledige productiesnelheden. Niet-conforme containers activeren snelle pneumatische uitwerppushers die defecte eenheden verwijderen zonder de hoofdstroom te onderbreken.

Veiligheidssystemen en noodprotocollen

Vergrendelde veiligheidsdeuren met codeerbare magnetische schakelaars stoppen de beweging van de machine onmiddellijk als de toegangspanelen tijdens bedrijf opengaan. Noodstopcircuits dumpen onmiddellijk de pneumatische druk, isoleren stoomleidingen en isoleren vloeistoflussen bij hoge temperaturen om operationeel personeel te beschermen.

Industriële automatiseringsstandaarden vereisen gestructureerde gegevenstracering tijdens elke verwerkingsdienst. Hieronder vindt u een overzicht van de monitoringstatistieken die worden bijgehouden door de PLC-architectuur:

Vanuit operationeel technisch perspectief eisen Europese en Noord-Amerikaanse drankenproducenten steeds meer totale telemetrie-integratie met ERP-systemen van bedrijven. Industriële klanten richten zich op het minimaliseren van batchwisseltijden en het elimineren van productverlies tijdens receptwissels. De integratie van receptgestuurde geautomatiseerde vulhoogteaanpassing en zelflozende spruitstukken maken een snelle productwisseling mogelijk van met pulp gevuld sinaasappelsap naar heldere isotone dranken in minder dan 15 minuten.

Onderhoudsvereisten en prestatieoptimalisatie

Het behouden van topprestaties, hoge efficiëntie en continue steriliteit gedurende de hele levenscyclus van een sapvulmachine vereist gestructureerde preventieve onderhoudsroutines en strikte naleving van de sanitaire voorzieningen. Het veronachtzamen van preventief onderhoud leidt tot vloeistofvolumeafwijking, verslechtering van afdichtingen, verhoogde schrootpercentages en potentiële microbiologische besmettingsrisico's die hele productiepartijen kunnen ontwrichten.

Het implementeren van een effectief onderhoudsschema garandeert een lange levensduur en minimaliseert ongeplande stilstand van de machine. De volgende gestructureerde protocollen beschrijven essentiële onderhoudsintervallen:

1. Dagelijkse operationele inspecties (opstarten en uitschakelen in ploegendienst) :

   • Voer volledige Clean-In-Place (CIP) en Sterilize-In-Place (SIP) thermische sanitaire sequenties uit (85°C heet water of stoomspoelen).

   • Controleer het HEPA-filterdrukverschil van de luchttransporteur om ervoor te zorgen dat er geen deeltjesverontreiniging in de lucht aanwezig is.

   • Inspecteer de aan de nek grijpende sterwielen en flesgeleidingsplaten op fysieke slijtage of ophoping van vuil.

2. Wekelijks mechanisch en pneumatisch onderhoud :

   • Controleer de drukwaarden van de pneumatische regelaar en verwijder vochtvangers op de hoofdluchttoevoerleidingen.

   • Smeer de centrale draaikoepellagers en de hoofdaandrijvingstandwielkasten met smeermiddelen van voedingskwaliteit (NSF H1-conform).

   • Controleer de magnetische hysteresiskoppelingen van de afsluitkop op consistente koppelafgifte.

3. Maandelijkse precisiekalibratie en afdichtingsonderhoud :

   • Kalibreer elektromagnetische flowmeters en massaflowsensoren tegen fysieke weegschaalmetingen.

   • Inspecteer de interne rubberen pakkingen, PTFE-membranen en afdichtingsringen in alle vulklepconstructies.

   • Test veiligheidssensoren, noodstopknoppen en snelle uitwerppoorten voor onmiddellijke reactie.

4. Jaarlijkse revisie en vervanging van componenten :

   • Vervang alle vloeistofcontact-O-ringen, dynamische asafdichtingen en CIP-bekerpakkingen.

   • Voer volledige thermische beeldcontroles uit op elektrische schakelkasten om losse bedrading of oververhitte aandrijvingen te detecteren.

   • Lijn de overdrachtskoepels van het hoofdwiel opnieuw uit met behulp van optische lasergereedschappen om de exacte hartlijnafstand te behouden.

Tip voor operationele efficiëntie : Door geautomatiseerde CIP-sproeibollen en dynamische CIP-retourpompen in het hoofdframe van de machine te integreren, wordt het verbruik van chemische spoelingen met 22 procent verminderd, terwijl de totale omschakelingscycli voor sanitaire voorzieningen met maximaal 30 minuten per ploegendienst worden verkort.

Samenvatting en conclusie

Samenvattend vertegenwoordigt een geavanceerde sapvulmachine een zeer technische mix van precisiewerktuigbouwkunde, vloeistofdynamica en moderne industriële automatisering. Door de integratie van gesynchroniseerde containerbehandeling, thermische pasteurisatiecontrole, steriele volumetrische dosering en intelligente dopsystemen bereiken moderne verpakkingsfabrieken extreme operationele efficiëntie terwijl de smaak en houdbaarheid van het product worden gewaarborgd. Investeren in hoogwaardige roestvrijstalen constructies, geautomatiseerde CIP-protocollen en geavanceerde blaas-vul-afdichtingsblokken zorgen voor operationele veerkracht op de lange termijn, de laagste totale eigendomskosten en volledige naleving van strikte mondiale voedselveiligheidsnormen.
