Hoe werkt een drankvulmachine?

Een drankvulmachine werkt via een geautomatiseerde, zeer gesynchroniseerde reeks waarbij lege containers worden gezuiverd, overgebracht via precisietransportsystemen, gevuld met gerichte vloeistofvolumes met behulp van druk-, zwaartekracht-, isobare of peristaltische doseermechanismen, en onmiddellijk worden afgedekt onder strikte hygiënische omstandigheden om plankstabiliteit, volumenauwkeurigheid en snelle operationele efficiëntie te garanderen.

Inhoudsopgave

• Wat is een drankvulmachine?

• Werkingsprincipe van drankvulmachines

• Peristaltische vulpompsystemen

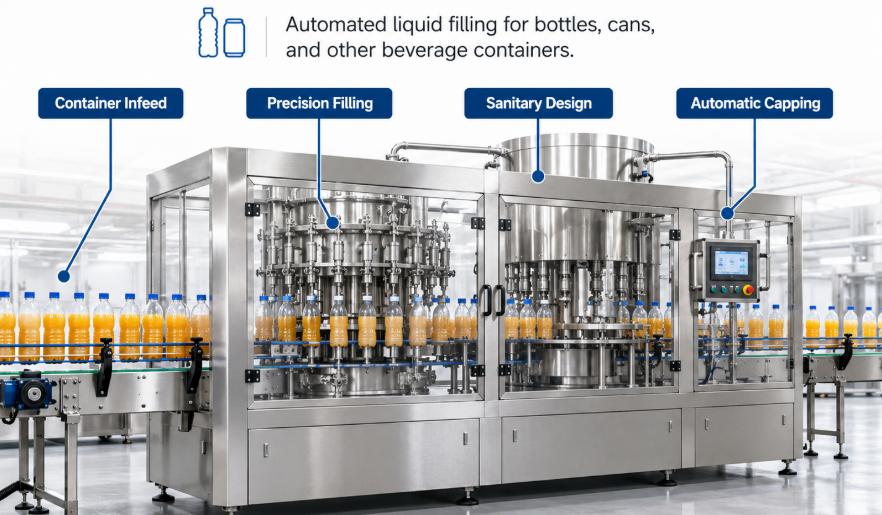

Wat is een drankvulmachine?

Een drankvulmachine is een geautomatiseerd industrieel systeem dat is ontworpen om vloeibare producten met hoge precisie en operationele doorvoer te meten, af te geven en af ​​te dichten in containers zoals glazen flessen, PET-containers, aluminium blikjes of zakjes.

Het operationele raamwerk van een drankvulmachine is gebaseerd op een complexe integratie van mechanische, pneumatische, elektrische en vloeistofdynamische technische componenten. In moderne productielijnen met hoge capaciteit functioneert een drankvulmachine als onderdeel van een monobloc- of tribloc-configuratie waarbij het spoelen van containers, het vullen van vloeistoffen en het afsluiten plaatsvinden binnen een enkele afgesloten sanitaire behuizing. Deze systemen zijn geschikt voor diverse vloeibare media, variërend van niet-koolzuurhoudend water met een lage viscositeit en gezuiverde dranken tot zeer viskeuze vloeistoffen met gesuspendeerde pulp, evenals koolzuurhoudende vloeistoffen die tegendruk vereisen. De containertoevoer wordt gesynchroniseerd met behulp van sterwielen, timingschroeven en lineaire of roterende torentjes die een exacte positionering onder individuele vulopeningen garanderen zonder mechanische vervorming of vloeistofverspilling.

Bij technische overwegingen voor een hoogefficiënte drankvulmachine gaat de voorkeur uit naar een hygiënisch ontwerp, structurele stijfheid en flexibele mogelijkheden voor het verwisselen van containers. Componenten die in contact komen met het product, zoals vloeistofopslagreservoirs, vulkleppen, doseercilinders en afleverleidingen, zijn vervaardigd uit hoogwaardig roestvrij staal zoals AISI 316L. Afdichtingen en pakkingen maken gebruik van elastomere materialen van voedingskwaliteit, zoals EPDM, PTFE of Viton, om thermische spanning en blootstelling aan chemicaliën te weerstaan ​​tijdens Clean-In-Place (CIP) en Sterilization-In-Place (SIP) cycli. Het structurele raamwerk omvat waterdichte IP65- of IP67-behuizingen, schuine afvoeroppervlakken en frameloze sanitaire ontwerpen om ophoping van biofilm en kruisbesmetting tijdens continue productieruns met meerdere ploegen te voorkomen.

Vanuit operationeel oogpunt zijn industriële klantbeoordelingen vaak gericht op de nauwkeurigheid van de vloeistofstroomregeling, de vermindering van de zuurstofopname en de energie-efficiëntie. Europese en internationale drankproducenten geven consequent de voorkeur aan vulplatforms die zijn uitgerust met elektromagnetische magnetische inductieve debietmeters of massadebietmeters (coriolissysteem) boven mechanische vlottersystemen. Deze voorkeur wordt gedreven door de vraag naar contactloos volumetrisch vullen, dat mechanische slijtage elimineert, de stilstandtijd voor onderhoud minimaliseert en snelle digitale receptaanpassingen mogelijk maakt via mens-machine-interfaces van de Programmable Logic Controller (PLC). Geavanceerde systemen integreren realtime monitoring van het vulniveau, geautomatiseerde afwijzing van defecte containers en uiterst efficiënte vacuümontluchtingssystemen om exacte vulniveaus te handhaven en tegelijkertijd de houdbaarheid van het product te verlengen.

Onderhoudsvoorzorgsmaatregelen en operationele hygiëne: Regelmatige inspectie van vulklepafdichtingen, membraanmembranen en pneumatische O-ringen is van cruciaal belang om microlekkage en verslechtering van het vulvolume te voorkomen. Sanitaire CIP-cycli moeten worden uitgevoerd bij de aanbevolen chemische concentraties (1,5% tot 2,0% natronloog bij 80°C), gevolgd door grondig spoelen met warm water. Bij de smering van mechanische sterwielaandrijvingen en indextandwielen moet uitsluitend gebruik worden gemaakt van voedselveilige NSF H1-smeermiddelen om besmettingsrisico's te voorkomen.

Werkingsprincipe van drankvulmachines

Het werkingsprincipe van een drankvulmachine is gebaseerd op een gecontroleerd drukverschil, mechanische of elektronische klepbediening en volumetrische of zwaartekrachtvloeistofoverdrachtsmechanismen om consistente vulniveaus in containers te bereiken.

Om de werking van een drankvulmachine te begrijpen, moet het proces worden opgedeeld in verschillende vloeistofoverdrachtsmethoden. Zwaartekrachtvulsystemen maken gebruik van atmosferische druk waarbij de vloeistofkom boven de containers wordt geplaatst. Wanneer de vulklep opengaat bij contact met de container, zorgt de hydrostatische druk ervoor dat de drank naar beneden in de fles stroomt totdat het vloeistofniveau de ontluchtingspijp bedekt, waardoor de stroom wordt gestopt. Drukvulling of tegendrukvulling (isobarisch) wordt gebruikt voor koolzuurhoudende dranken zoals bier, koolzuurhoudende frisdranken en mousserende cider. In een isobare drankvulmachine wordt de container eerst onder druk gezet met kooldioxide of stikstofgas om de druk in de productkom aan te passen, waardoor snelle ontgassing en overmatige schuimvorming tijdens het binnendringen van vloeistof worden voorkomen. Zodra gelijke druk is bereikt, gaat de veerbelaste of pneumatisch bediende vloeistofklep open, waardoor een soepele, door de zwaartekracht ondersteunde vloeistofstroom mogelijk wordt terwijl gas door een egalisatiekanaal ontsnapt.

Heet afvullen vertegenwoordigt een ander gespecialiseerd thermisch en mechanisch werkingsprincipe dat veel wordt toegepast op zure sappen, thee en functionele sportdranken. Bij heet afvullen wordt het product thermisch verwerkt en bij temperaturen tussen 85°C en 92°C afgeleverd aan de drankenvulmachine. De machine recirculeert de hete vloeistof continu door de klepkop als er geen containers aanwezig zijn, zodat de vloeistofcontactzones de vereiste sterilisatietemperaturen behouden. Wanneer een fles in de vulpositie komt, gaat de klep open en wordt de container gevuld, terwijl het spoelen van stoom of steriele lucht het binnendringen van externe lucht voorkomt. Onmiddellijk na het vullen wordt de container afgesloten en gekanteld of omgekeerd om de binnenoppervlakken van de dop te steriliseren met behulp van restproductwarmte, waarna deze een koeltunnel binnengaat om de thermische belasting van de PET-containerstructuren te verminderen.

Moderne technische ontwerpkeuzes weerspiegelen strikte functionele prioriteiten die worden waargenomen op de mondiale drankenproductiemarkten. Ontwerpers van apparatuur gebruiken pneumatische cilinderaangedreven klepactuators en servoaangedreven hefvoetstukken om mechanische schokken tijdens het omhoog brengen van containers te elimineren. Klanten geven consequent prioriteit aan vloeistofterugwinningssystemen, nauwkeurige debietprofilering en elektronische niveaudetectie boven oudere mechanische sondesystemen. Hoogwaardige configuraties zijn voorzien van vulprofielen met dubbele snelheid: snelle initiële stroom om de doorvoer te maximaliseren, gevolgd door een langzame secundaire vertragingsfase om terugspatten en schuimvorming te voorkomen. Geavanceerde systemen omvatten drankvulmachines uitgerust met steriele luchtfiltratie-eenheden (HEPA H14) boven de roterende vulcarrousel, waardoor een laminaire stromingszone met positieve druk wordt gehandhaafd die open vloeistofstromen beschermt tegen deeltjes in de lucht.

1. Mechanica voor containerinvoer en indexering

Containers komen de drankenvulmachine binnen via luchttransporteurs of modulaire lattenkettingen. Een invoertimingschroef scheidt de containers in uniforme intervallen die overeenkomen met de spoed van de roterende carrousel. Starwheels uitgerust met pocketuitsparingen brengen de containers over op mechanische of pneumatische hefvoetstukken die direct onder de vulkleppen zijn uitgelijnd.

2. Afdichten, onder druk zetten en vloeistofdosering

Bij tegendruk- en zwaartekrachtsystemen wordt de hals van de container tegen een sanitaire rubberen pakking onder het klepmondstuk geklemd. Bij koolzuurhoudende producten brengen CO2-klepbedieningen de binnenkant van de fles onder druk om de tankdruk gelijk te maken voordat de vloeistofafdichting omhoog komt. Vloeistof stroomt via een spreidkegel langs de interne containerwanden de container binnen, waardoor turbulentie en luchtinsluiting worden geminimaliseerd.

3. Sniften, gasvrijkomen en containeruitvoer

Bij het bereiken van het vooraf bepaalde vulniveau of de volumelimiet klikt de vloeistofklep dicht. In koolzuurhoudende systemen opent een gecontroleerd drukontlastingsproces, snifting genaamd, een kleine spoelpoort om gas in de kopruimte veilig te laten ontsnappen voordat de fles van het afdichtingsrubber wegvalt. De gevulde container wordt via centrale sterwielen rechtstreeks naar het dopstation overgebracht.

Tips voor optimalisatie van het werkingsprincipe: Om overmatig schuimen tijdens isobaar vullen te voorkomen, moet u de dranktemperatuur van het product strikt tussen 2°C en 4°C houden, aangezien de oplosbaarheid van kooldioxide snel afneemt bij hogere temperaturen. Zorg ervoor dat de sniftingkleppen werken met een soepele proportionele ontluchting om plotselinge drukdalingen te voorkomen die het overkoken van het product veroorzaken. Controleer of de nekklemgrijpers een uniforme spanning behouden om het slippen van de container tijdens het indexeren op hoge snelheid te voorkomen.

Peristaltische vulpompsystemen

Peristaltische vulpompsystemen maken gebruik van flexibele buisrollen met positieve verplaatsing om vloeibaar product te isoleren binnen steriele vloeistofpaden, waardoor nauwkeurige volumetrische dosering wordt geleverd voor gespecialiseerde, zeer zuivere drankproductie.

Peristaltische pomptechnologie vertegenwoordigt een gespecialiseerde subset van vloeistofdoseringsmechanismen die zijn geïntegreerd in uiterst nauwkeurige drankvulsystemen. In tegenstelling tot traditionele zuigerpompen of lobbenpompen, sluit een peristaltische drankvulmachine de vloeibare media volledig op in een doorlopend stuk flexibele elastomeerslang. Terwijl de pomprotor draait, drukken op afstand van elkaar geplaatste rollen of schoenen de buis samen tegen een halfronde behuizingsbaan. Deze knijpbeweging creëert een positieve verplaatsingsafdichting, waarbij een bepaald volume vloeistof wordt opgevangen en door het afvoermondstuk naar voren wordt gestuwd. Achter elk compressiepunt creëert het elastische herstel van de gecomprimeerde buis een continu vacuüm dat vloeistof uit het voorraadvat zuigt, waardoor een soepele, niet-turbulente vloeistoftoevoer wordt gegarandeerd.

Het belangrijkste technische voordeel van peristaltische dosering in een drankvulmachine ligt in de totale eliminatie van kruisbesmettingsrisico"s en degradatie van mechanische afdichtingen. Omdat er geen interne tandwielen, kleppen, blazen of metalen onderdelen in direct contact komen met het product, is het risico op vloeistofverontreiniging, het uitstoten van deeltjes of bacteriële havenplaatsen vrijwel nul. Bij het wisselen tussen verschillende drankformuleringen, smaken of organische concentraten kunnen operators het volledige vloeistofpad vervangen door de wegwerpbare of autoclaveerbare slangenset te vervangen. Deze mogelijkheid vermindert de CIP-validatietijd, het spoelverbruik met chemisch water en de stilstand die gepaard gaat met mechanische klepdemontage in drankverwerkingsfabrieken met meerdere smaken drastisch.

Vanuit het perspectief van acceptatie door de industrie implementeren Europese en Aziatische drankenfabrikanten regelmatig peristaltische pompvullijnen voor hoogwaardige vloeibare producten, speciale shots in kleine volumes, botanische extracten en toevoegingen van micro-gedoseerde smaakstoffen. Ontwerpers van apparatuur optimaliseren deze systemen door peristaltische pompkoppen te combineren met stappenmotoren met hoge resolutie of AC-servoaandrijvingen die een enkele pomprotatie in duizenden afzonderlijke stappen kunnen verdelen. Deze opstelling biedt uitzonderlijke volumetrische nauwkeurigheid (vaak meer dan ±0,1%), vloeistofbehandeling met lage schuifkracht waardoor de vloeistofviscositeit behouden blijft, en geen terugdruppeling in combinatie met geautomatiseerde software voor motorbesturing met terugzuiging. Door veelzijdige oplossingen voor drankafvulmachines te installeren met peristaltische doseermodules kunnen producenten gevoelige vloeistoffen verwerken zonder thermische of schuifspanning.

1. Absolute isolatie en integriteit van sanitaire vloeistoffen

Peristaltische pompsystemen garanderen dat de drank ingekapseld blijft in steriele slangen vanaf het opslagvat tot aan het uiteindelijke doseermondstuk van de container. Deze volledige fysieke scheiding beschermt gevoelige formuleringen tegen vet, vervuiling door deeltjes en degradatie van mechanische afdichtingen die vaak voorkomen bij mechanische tandwiel- of zuigerpompen.

2. Zeer nauwkeurige dosering en antidruppelcontrole

Door de rotorrotatie te regelen via elektronische servopositionering, leveren peristaltische pompen een uitzonderlijke volumetrische doseernauwkeurigheid over variabele viscositeitsbereiken. Aan het einde van een vulcyclus keert de pompmotor tijdelijk van richting om (programmeerbare terugzuigfunctie), waardoor overtollige vloeistof uit de punt van het mondstuk wordt teruggetrokken om te voorkomen dat vloeistofdruppels de schroefdraad van de containerhals of transportbanden verontreinigen.

3. Minder onderhoud en snelle omschakeling

Het onderhoud van peristaltische pompsystemen wordt vereenvoudigd door de afwezigheid van interne dynamische afdichtingen, terugslagkleppen of interne O-ringen. Preventief onderhoud omvat periodieke inspectie en vervanging van het flexibele buiselement op basis van de berekende mechanische levensduur van de flex. Lijnoperatoren kunnen vloeistofpadvervangingen binnen enkele minuten uitvoeren zonder speciaal mechanisch gereedschap.

Onderhoudstips voor het peristaltische systeem: Controleer de elasticiteit van de slangen en de slijtage van de muren routinematig om geleidelijke volumedrift als gevolg van mechanische degradatie van de slangen te voorkomen. Selecteer platina-uitgeharde siliconen of gespecialiseerde thermoplastische buizen die specifiek geschikt zijn voor een hoog flexibel cyclisch uithoudingsvermogen bij continue vloeistofproductie. Zorg ervoor dat de slangpositioneringsklemmen een uniforme uitlijning behouden zonder te knellen, om stroombeperking of voortijdige slangbreuk te voorkomen.

Uitgebreide technische analyse van de architectuur van drankvulmachines

Als u wilt begrijpen hoe een moderne drankafvulmachine werkt, moet u het volledige ecosysteem van onderling verbonden subsystemen evalueren die hogesnelheidsverpakkingslijnen vormen. Naast de basisdosering van vloeistoffen vereist de moderne productie een naadloze coördinatie tussen mechanisch flessentransport, pneumatische dopkoepels, elektronische stroomdetectie en geautomatiseerde feedbackloops voor kwaliteitscontrole. Het structurele frame van de drankvulmachine dient als basis voor deze subassemblages, ontworpen met behulp van een robuust roestvrijstalen buisframe met geïntegreerde schuine goten om spoelvloeistoffen en gemorste vloeistof op te vangen en naar gecentraliseerde afvoeropeningen te leiden.

De dynamiek van het containertransport binnen een drankvulmachine is afhankelijk van nauwkeurige configuraties voor nek- of basishantering. Voor PET-plastic containers is de nekklemtechnologie de wereldwijde industriestandaard geworden. Sterwielen met nekbediening ondersteunen flessen met hun nekringen tijdens het spoelen, vullen en afsluiten. Dit ontwerp biedt een aanzienlijk operationeel voordeel: lijnoperatoren kunnen de flesvolumecapaciteiten wijzigen (bijvoorbeeld van 500 ml naar 1,5 liter) zonder de hoogtecomponenten of basisgeleidingsplaten te hoeven vervangen, op voorwaarde dat de halsafwerking identiek blijft. Dit ontwerp met nekophanging minimaliseert de uitvaltijd tijdens veranderingen in containergrootte, vermindert het risico op mechanische verbrijzeling bij dunwandige lichtgewicht PET-containers en zorgt voor een consistente uitlijning van mondstuk tot nek bij variabele lijnsnelheden.

Vloeistoftoevoerspruitstukken en hoofdverdeelkommen vertegenwoordigen een ander cruciaal technisch domein binnen een drankvulmachine. Het drankproduct komt de centrale distributiekom binnen via een roterende spruitstukverbinding die bovenaan de carrousel is gemonteerd. Niveausensoren in de tank zorgen voor een constante vloeistofhoogte met behulp van proportionele inlaatregelkleppen of frequentiegeregelde voedingspompen. Het handhaven van een stabiel vloeistofniveau is essentieel voor zwaartekracht- en isobare systemen, omdat schommelingen in de vloeistofdiepte rechtstreeks van invloed zijn op de hydrostatische druk en stroomsnelheid door de vulkleppen. Geavanceerde drankvulsystemen omvatten een continue stikstofdeken in de hoofdkom, waarbij de atmosferische lucht wordt vervangen door inert gas om productoxidatie tijdens lange productiediensten te voorkomen.

Het afsluitmechanisme vertegenwoordigt de laatste vitale fase in een uit drie blokken bestaande drankvulmachine. Afdekkoepels worden mechanisch gesynchroniseerd met de vulcarrousel via directe tandwielaandrijvingen of elektronisch gesynchroniseerde servoaandrijvingen. Voor kunststof schroefdoppen wordt universeel de voorkeur gegeven aan magnetische hysteresis-dopkoppen. Deze koppen passen nauwkeurig magnetisch koppel toe om doppen vast te draaien zonder de plastic afwerking te beschadigen of draadranden te strippen. Als de weerstand van de dop de vooraf ingestelde limiet voor de magnetische koppeling overschrijdt, glijdt de kop veilig weg, zodat elke container een identieke, luchtdichte afsluiting krijgt. Het integreren van inspectievisiesensoren na de dopkoepel verifieert onmiddellijk de plaatsingshoogte, de kantelhoek en de manipulatiebestendige ringintegriteit van de dop, waardoor defecte flessen stroomafwaarts automatisch worden afgewezen.

Door te investeren in geavanceerde opties voor drankafvulmachines, ontworpen met geïntegreerde CIP-wasbekers, automatische centrale smeerspruitstukken en realtime diagnose op afstand, kunnen drankfabrieken een overall Equipment Effectiveness (OEE) van meer dan 95% behalen. Door de juiste vulkleptechnologie te selecteren (zwaartekracht, isobaar, heetvulling of peristaltisch) garanderen drankproducenten operationele betrouwbaarheid op de lange termijn, nauwkeurige volumetrische controle en compromisloze productkwaliteit in wereldwijde distributienetwerken.
