Machines voor het vullen van eetbare olieflessen: kwaliteit, betrouwbaarheid, productiviteit

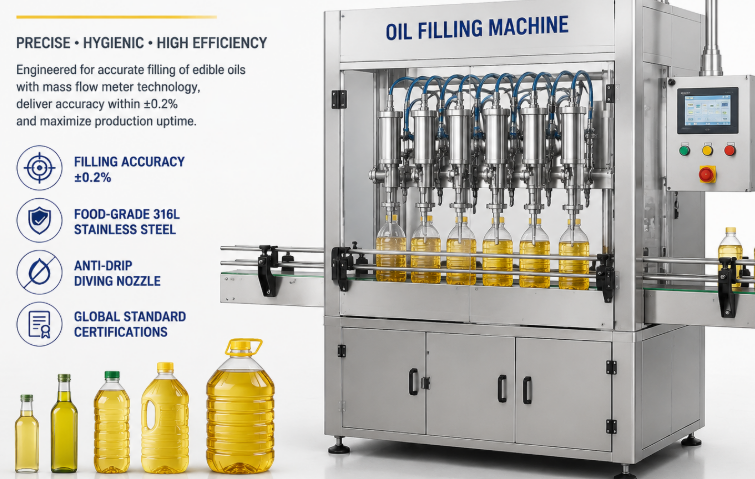

Hoogwaardige vulmachines voor eetbare olieflessen zijn voorzien van precisiemassastroommeters of servoaangedreven zuigermechanismen, een robuuste, voedselveilige 316L roestvrijstalen constructie en anti-drup-duikmondstuktechnologie om vulnauwkeurigheid binnen ±0,2% te leveren, productverspilling te elimineren, naleving van de hygiënenormen te bereiken volgens wereldwijde standaardcertificeringen en de operationele uptime voor voedselverwerkingsfaciliteiten met hoge viscositeit te maximaliseren.

Inhoudsopgave

1. Introductie en marktcontext

2. Architecturale grondbeginselen van olievulmachines

3. Belangrijkste technische kenmerken voor kwaliteit en hygiëne

4. Optimalisatie van productiviteit en operationele betrouwbaarheid

5. Regionale normen en Europese marktvoorkeuren

6. Vergelijkende machinespecificatiematrix

7. Conclusie en strategische aanbevelingen

Introductie en marktcontext

Een geautomatiseerde olievulmachine is een essentiële industriële oplossing die is ontworpen voor het nauwkeurig doseren, doseren en containeriseren van eetbare vetten en oliën onder strikte hygiënische omstandigheden.

De mondiale eetbare olie-industrie opereert onder streng toezicht van de toezichthouders en eist ongekende niveaus van precisie, sanitaire voorzieningen en efficiëntie. Managers van verwerkingsfabrieken en verpakkingsingenieurs worden geconfronteerd met voortdurende uitdagingen die verband houden met variërende olieviscositeiten – variërend van lichte zonnebloem- en canola-olie tot dichte olijf-, palm- en kokosolie – door temperatuur veroorzaakte volumetrische expansie en strikte anti-druppelvereisten. Het gebruik van gespecialiseerde apparatuur zoals een snelle olievulmachine zorgt voor minimale productweggave, consistente vulniveaus en absolute structurele integriteit in glas-, PET- en HDPE-containerformaten.

De productiviteit in moderne oliebottelarijen is sterk afhankelijk van het minimaliseren van stilstand en lijnwisselintervallen. Geavanceerde bottellijnen integreren modulaire architecturen, waardoor een naadloze verwerking van containergroottes mogelijk is, variërend van glazen flessen van 250 ml tot bulk-PET-kannen van 5 liter, en zelfs tot zware industriële vaten. Om veelzijdige configuraties van verpakkingsmachines te beoordelen die toepasbaar zijn op grotere industriële schaal, analyseren operators regelmatig automatische industriële vloeistofvullijnsystemen om de mechanische principes van vloeistofdistributie met hoge capaciteit te begrijpen.

Marktvereisten schrijven ook voor dat machines de blootstelling aan zuurstof uit de lucht tijdens de vulfase moeten elimineren. Stikstofzuiveringssystemen worden vaak in de vulcyclus ingebouwd om zuurstof te verdringen, waardoor olieoxidatie wordt voorkomen en de houdbaarheid van het product aanzienlijk wordt verlengd. Bijgevolg houden investeringen in ultramoderne machines voor het verpakken van vloeistoffen rechtstreeks verband met verbeterde winstmarges, merkconsistentie en naleving van de regelgeving.

Operationele tip - Temperatuurcompensatie : Eetbare oliën ondergaan thermische uitzetting van ongeveer 0,07% tot 0,09% per graad Celsius. Moderne vulsystemen moeten realtime temperatuurmeting en automatische volumetrische compensatie integreren in het PLC-besturingsprogramma om een ​​nauwkeurige netto massadosering te handhaven bij fluctuerende omgevingstemperaturen in de fabriek.

Architecturale grondbeginselen van olievulmachines

Olievulmachines maken gebruik van drie primaire meetarchitecturen: servogestuurde volumetrische zuigervulling, elektromagnetische / massastroommetervulling en elektronische nettogewichtvulling.

Het selecteren van het juiste kernvulmechanisme is de cruciale eerste stap in het lijnontwerp. Volumetrische zuigersystemen maken gebruik van nauwkeurig bewerkte cilinders en servogestuurde zuigers om exacte olievolumes aan te zuigen en te verplaatsen. Zuigervullers blinken uit in het verwerken van viskeuze producten en bieden robuuste prestaties in veeleisende omgevingsomstandigheden. Omdat ze echter op volume meten, vereisen dichtheidsveranderingen die worden veroorzaakt door verschuivingen in de omgevingstemperatuur kalibratie-aanpassingen om een ​​nauwkeurige dosering tijdens lange productiediensten te behouden.

De technologie voor het vullen van stroommeters, met name Coriolis-massastroommeters, is uitgegroeid tot de voorkeursoplossing voor hoogwaardige eetbare oliebewerkingen. Coriolis-meters meten rechtstreeks de vloeistofmassa in plaats van het volume, waardoor het systeem ongevoelig is voor temperatuur-, dichtheids- en viscositeitsschommelingen. Dit resulteert in een vulnauwkeurigheid van ±0,1% tot ±0,2%. Bovendien bevatten massaflowmetersystemen geen bewegende mechanische onderdelen die in contact komen met het product, waardoor mechanische slijtage aanzienlijk wordt verminderd en geautomatiseerde Clean-In-Place (CIP)-procedures worden vereenvoudigd.

Vulsystemen met een nettogewicht wegen elke container tijdens het doseren continu met behulp van snelle loadcellen. De vulklep werkt in twee fasen: een snelle bulkvulling gevolgd door een nauwkeurige druppelafwerking. Dit mechanisme garandeert dat het exacte nettogewicht vermeld op het productlabel wordt geleverd, waardoor het ideaal is voor containers met een grote capaciteit, zoals containers van 5 tot 20 liter. Voor verwerkingsfaciliteiten die op zoek zijn naar een hoge doorvoersnelheid en gespecialiseerde containerbehandeling, garandeert het gebruik van geautomatiseerde vloeistofvulapparatuur nauwkeurige gewichtscontrole terwijl de continue operationele snelheid behouden blijft.

Belangrijkste vergelijking van doseringsarchitectuur

1. Servozuigervulling: Hoge mechanische kracht, uitstekend geschikt voor dikke onverwarmde oliën, eenvoudig mechanisch onderhoud, bescheiden initiële kapitaaluitgaven.

2. Massastroommeter vullen: contactloze massameting, zelfcompenserend voor dichtheids- en temperatuurveranderingen, minimaal onderhoud, premium vulsnelheid.

3. Nettogewicht loadcelvulling: absolute garantie voor nauwkeurigheid van het gewicht, immuun voor variaties in het containergewicht, zeer geschikt voor middelgrote tot grote bulkcontainers.

Onderhoudsinzicht - Integriteit van afdichtingen : Viton- en PTFE-afdichtingen zijn vereist voor toepassingen met eetbare olie. Standaard NBR-afdichtingen verslechteren wanneer ze gedurende langere perioden worden blootgesteld aan vetzuren, wat leidt tot microlekken en plakkerigheid van de klepsteel. Inspecteer en vervang pneumatische klepafdichtingen elke 2.000 bedrijfsuren.

Belangrijkste technische kenmerken voor kwaliteit en hygiëne

De beste bottellijnen voor eetbare olie zijn voorzien van bottom-up duikmondstukken, actieve vacuümdruppelcollectoren, sanitaire 316L-leidingen en geautomatiseerde CIP-cycli om een ​​strikte productzuiverheid te garanderen.

Het hanteren van olie vereist specifieke technische ontwerpkeuzes om spatten, schuimvorming en druppelen tijdens het vullen met hoge snelheid te voorkomen. Een belangrijk kenmerk is het servogestuurde bottom-up duikmondstuksysteem. Het mondstuk zakt naar de bodem van de container voordat de afgifte begint en stijgt synchroon met het vloeistofoppervlak. Door deze gecontroleerde opstijging blijft de punt van het mondstuk net onder het oliepeil ondergedompeld, waardoor het meesleuren van lucht, het borrelen van het oppervlak en het spatten op de flessenhals worden voorkomen, wat anders de daaropvolgende dop en inductieafdichting in gevaar zou kunnen brengen.

Het voorkomen van nadruppelen na het vullen is net zo belangrijk. Oliedruppels op de schroefdraad van de container veroorzaken vervuiling van de fles, het wegglijden van de dop en rommelige verpakking verderop in de verpakking. Moderne mondstukken zijn voorzien van pneumatische afsluitkleppen die zijn uitgerust met positieve terugzuigwerking of druppelopvangbakken die tussen de vulcycli automatisch onder de mondstukken uitsteken. Eventuele overtollige oliedruppels worden onmiddellijk terug in het verdeelstuk gezogen of opgevangen in een recirculatiereservoir, waardoor gedurende de hele verpakkingsrun onberispelijke flesoppervlakken worden gegarandeerd.

Vanuit sanitair technisch oogpunt moeten alle contactoppervlakken vervaardigd zijn uit gecertificeerd AISI 316L roestvrij staal met een interne oppervlakteruwheid van Ra < 0,8 µm om bacteriële nestplaatsen te elimineren. Geautomatiseerde Clean-In-Place (CIP)-systemen zorgen ervoor dat heet water, bijtende spoelingen en ontsmettingsspoelingen door het vulblok kunnen circuleren zonder dat mechanische demontage nodig is. Bij het evalueren van geïntegreerde, hoogwaardige productieapparatuur verwijzen fabrieksexploitanten vaak naar complete verpakkings-bottellijnoplossingen om end-to-end hygiënische naleving van de spoel-, vul-, dop- en etiketteermodules te garanderen.

Hygiënische ontwerprichtlijnen

1. Duikmondstukprofiel: Meertraps snelheidsprofielen (snel vullen, langzaam afwerken) minimaliseren turbulente oppervlakte-agitatie.

2. Sanitaire klepspruitstukken: Tri-clamp-verbindingen en kleplichamen met nul-dead-leg voorkomen dat er oliestagnatie optreedt.

3. Milieubescherming: Laminaire luchtstroom HEPA-behuizingen boven de vulzone voorkomen stofverontreiniging in de lucht.

Hygiëneonderhoudstip : Voer altijd een thermische CIP-spoeling uit bij 85°C met een goedgekeurde alkalische reinigingsoplossing van voedingskwaliteit na het verwerken van ongeraffineerde of hoogviskeuze oliën om organische filmafzettingen uit de interne vloeistoftrajecten te verwijderen.

Optimalisatie van productiviteit en operationele betrouwbaarheid

Productiviteitsoptimalisatie bij het verpakken van eetbare olie is afhankelijk van continue lineaire of roterende bewegingen, snelle containerwissels zonder gereedschap en geïntegreerde PLC-gestuurde monitoring.

De operationele efficiëntie wordt gemeten via de Overall Equipment Effectiveness (OEE). Bij bottelwerkzaamheden op hoge snelheid wordt gebruik gemaakt van roterende systemen met hoge opvoerhoogte (met snelheden van 6.000 tot 24.000 flessen per uur) of flexibele inline lineaire systemen (variërend van 1.000 tot 6.000 flessen per uur). Roterende machines zorgen voor een continue containerbeweging met vloeiende versnellingscurves, waardoor het klotsen van vloeistof bij hoge lijnsnelheden wordt geminimaliseerd. Lineaire vullers bieden superieure flexibiliteit voor faciliteiten die meerdere SKU-formaten op één lijn produceren vanwege hun lagere gereedschapskosten en eenvoudige receptaanpassingen.

Gereedschapsloze snelwisselmechanismen zijn essentieel voor het minimaliseren van geplande stilstand. Moderne vulplatforms zijn voorzien van gemotoriseerde aanpassing van de transportrails, de afstand tussen de spuitmonden en de vulhoogte die rechtstreeks vanaf het HMI-aanraakscherm wordt geregeld. Voorgeprogrammeerde productrecepten passen automatisch de slaglengte, stroomsnelheden, duikprofielen en transportbandsnelheid aan bij het selecteren van een nieuwe SKU op de bedieningsconsole, waardoor de lijnwisseltijd wordt teruggebracht van uren tot minder dan 15 minuten.

De betrouwbaarheid wordt verder verbeterd door voorspellende gezondheidsdiagnostiek die is geïntegreerd in de machinebesturingsarchitectuur. Trillingssensoren op hoofdaandrijvingen, realtime stroombewaking op servomotoren en sensoren voor lijnstoringdetectie voorkomen catastrofale mechanische storingen. Wanneer er een klein defect optreedt, zoals een ontbrekende container of een verkeerd uitgelijnde fles, voert het systeem een ​​automatische omleiding van de spuitmonden uit, waardoor wordt voorkomen dat er olie op de transportband terechtkomt en de lijn zonder onderbrekingen blijft draaien.

Richtlijn productiviteitsonderhoud : Inspecteer servo-distributieriemen en mechanische spindels regelmatig elke maand. Zorg ervoor dat de automatische smeerpompen schone vetniveaus van voedselkwaliteit behouden om mechanische slijtage aan de hoofdaandrijfconstructies te elimineren.

Regionale normen en Europese marktvoorkeuren

Europese kopers geven prioriteit aan strikte naleving van de CE-veiligheidsrichtlijnen, hoge energie-efficiëntie, geïntegreerde explosieveilige (ATEX) opties en milieuvriendelijke lichtgewicht containerbehandeling.

Bij het leveren van machines aan Europese verwerkingsfaciliteiten of mondiale multinationals die zich aan de EU-normen houden, moet de apparatuurtechniek voldoen aan strenge structurele, veiligheids- en milieuvoorschriften. Het machineontwerp moet voorzien zijn van CE-markering, volledig gesloten veiligheidsvergrendelingen met bescherming van polycarbonaat of gehard glas, en tweekanaals veiligheidsrelais volgens de norm EN ISO 13849-1. Operators in deze markten zijn sterk voorstander van ergonomisch ontwerp, lage geluidsemissies (< 75 dB) en gemakkelijke toegang voor onderhoudspersoneel.

Waarom apparatuur op deze manier is ontworpen: belangrijke aandachtsgebieden voor klanten

1. Structurele hygiëne en reinigbaarheid: Europese klanten geven de voorkeur aan open chassis van roestvrijstalen buizen zonder horizontale vlakke oppervlakken, waardoor ophoping van spoelwater en stofophoping wordt voorkomen.

2. Duurzame verwerking van lichtgewicht verpakkingen: Nu de Europese richtlijnen aandringen op een verminderd gebruik van plastic, moeten moderne olievullers extreem dunne PET-flessen verwerken zonder containervervorming te veroorzaken tijdens het vastklemmen of afsluiten van de nek.

3. Energie-efficiëntie en slimme bediening: Premium IE3/IE4-motoren met hoog rendement, regeneratieve aandrijvingen en PLC-besturingsarchitecturen van Siemens of Allen-Bradley met OPC-UA Industry 4.0-data-exportinterfaces zijn standaardvereisten.

4. ATEX / Veiligheidsopties: Voor faciliteiten die met vluchtige, oplosmiddelgeëxtraheerde oliën werken of in gevaarlijke stof-/gasomgevingen werken, zijn vlambestendige elektrische behuizingen en explosieveilige motoren essentiële configuraties.

Engineeringsprincipe - Ontwerpintentie : Waarom geven toonaangevende ingenieurs de voorkeur aan aan de bovenkant gemonteerde servoaandrijvingen boven aan de onderkant gemonteerde mechanische verbindingen? Op de bovenkant gemonteerde aandrijvingen isoleren gevoelige elektrische en mechanische componenten boven de vullijn, waardoor wordt voorkomen dat oliedruppels of spoelvloeistoffen de aandrijfbehuizingen binnendringen, waardoor de levensduur van de componenten wordt verviervoudigd.

Vergelijkende machinespecificatiematrix

Gedetailleerde technische specificaties stellen technische teams in staat de structurele en elektrische compatibiliteit te evalueren voorafgaand aan de integratie van apparatuur.

De onderstaande matrix schetst standaard engineeringparameters voor drie primaire industriële machineklassen en biedt een empirische basis voor aanbestedingsspecificatiedocumenten.

Conclusie en strategische aanbevelingen

Investeren in een hoogwaardige vulmachine voor eetbare olieflessen vereist een evenwicht tussen doseernauwkeurigheid, hygiënisch ontwerp, operationele flexibiliteit en totale eigendomskosten.

Samenvattend: het selecteren van het juiste olievulsysteem hangt af van het begrijpen van de viscositeitseigenschappen van de vloeistof, de vereisten voor de containers en de vereiste productiedoorvoer. Het implementeren van massastroommeter- of servozuigertechnologie met duikende anti-druppelmondstukken zorgt ervoor dat de vulnauwkeurigheid binnen strikte grenzen blijft, waardoor de jaarlijkse weggave van producten drastisch wordt verminderd. Bovendien zorgt het naleven van de sanitaire 316L roestvrijstalen normen en de integratie van geautomatiseerde CIP-protocollen voor volledige naleving van de voedselveiligheid en merkbescherming.

Bij het plannen van lijnuitbreidingen of upgrades moeten verpakkingsingenieurs prioriteit geven aan gereedschapsloze omschakelingsmogelijkheden, robuuste PLC-diagnosebedieningen en ergonomische veiligheidsvoorzieningen. Door de machinespecificaties af te stemmen op de productievereisten voor de lange termijn en de Europese veiligheidsnormen, kunnen productiefaciliteiten een hoge operationele betrouwbaarheid, maximale OEE en een snel rendement op kapitaalinvesteringen bereiken.
