Een biervulmachine (of brouwerijvulmachine) heeft als primaire functie het efficiënt, nauwkeurig en hygiënisch doseren van koolzuurhoudend bier in containers zoals flessen, blikjes of vaten, terwijl de productkwaliteit strikt behouden blijft door minimale zuurstofopname, exacte volumetrische nauwkeurigheid, gecontroleerde tegendrukvulling en betrouwbare afdichtingsintegriteit.
Sectie | Samenvatting |
Wat is een biervulmachine? | Een verkenning van de fundamentele identiteit, het mechanische ontwerp, de tegendrukmechanica en de belangrijkste operationele principes achter geautomatiseerde bottelsystemen voor brouwerijen. |
Voordelen van het gebruik van vulmachines | Een uitgebreide analyse waarin gedetailleerd wordt beschreven hoe geautomatiseerde vulsystemen de productiviteit optimaliseren, het opgeloste zuurstofgehalte verlagen, bierverspilling elimineren en de productveiligheid verhogen. |
Verschillende oplossingen voor bierflesvulmachines | Een analyse waarin handmatige, halfautomatische, volautomatische roterende en inline isobarische vultechnologieën worden vergeleken, afgestemd op verschillende productiecapaciteiten. |
Hulpapparatuur voor het vullen van bierflessen | Een diepgaand overzicht van essentiële ondersteunende apparatuur, waaronder spoel-monoblokken, cappers, pasteuriseerders en transportbandintegratie. |
Conclusie | Een eindevaluatie die de operationele waarde van geavanceerde vulapparatuur binnen moderne industriële brouwlijnen synthetiseert. |

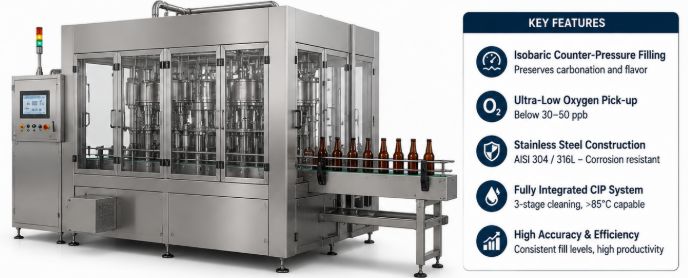

Een biervulmachine is een technisch ontworpen industrieel apparaat dat speciaal is gebouwd om koolzuurhoudend bier uit opslagtanks over te brengen naar commerciële verpakkingsvaten zoals glazen flessen, aluminium blikjes of metalen vaten onder gecontroleerde druk zonder kooldioxide te verliezen of overmatig opgeloste zuurstof te introduceren.
In moderne commerciële brouwerijomgevingen vertegenwoordigt de verpakking een cruciale transitie waarbij de fysieke en sensorische integriteit van ambachtelijk bier behouden moet blijven. Een speciale brouwerijvulmachine bereikt dit door gebruik te maken van tegendruk (isobarische) vultechnologie. Standaard atmosferische vloeibare vulstoffen zijn geheel ongeschikt voor koolzuurhoudende dranken, omdat blootstelling aan drukloze omgevingslucht leidt tot onmiddellijke ontgassing, intense schuimvorming en ernstig vloeistofverlies. Het isobarische mechanisme egaliseert de interne druk in de fles, zodat deze overeenkomt met de druk van de heldere biertank voordat er vloeistof wordt toegelaten, waardoor de koolzuurbalans gedurende het hele proces behouden blijft.
Vanuit technisch perspectief werken moderne vullers binnen een steriel vloeistofcircuit met gesloten lus. De structurele architectuur omvat doorgaans een roestvrijstalen vloeistofverdeelstuk, pneumatisch bediende vulkleppen, hefcilinders en een geïntegreerd CIP-saneringscircuit (Clean-In-Place). Tijdens bedrijf wordt de container omhoog gebracht en stevig afgedicht tegen de pakking van de vulklep. De vulcyclus voert een reeks uit: evacuatie van lucht, pre-evacuatie of spoeling met inert gas (zoals CO2 ), isobare drukverhoging, zwaartekrachtondersteunde of mechanische vloeistofdosering, drukontlasting (sniften) en gecontroleerd laten zakken van de fles.
Europese trends in de techniek van brouwerijen leggen de nadruk op het minimaliseren van de opname van opgeloste zuurstof (DO) tijdens deze reeks. Consumenten van ambachtelijk bier geven hoge prioriteit aan smaakstabiliteit en houdbaarheid, wat fabrikanten ertoe aanzet om zuurstofarme vulkommen te ontwerpen met dubbele pre-evacuatievacuümsystemen. Bovendien geven moderne machines prioriteit aan snelwisselbare sterwielen met nekbediening, geautomatiseerde CIP-dummyflessen en servoaangedreven hefvoetstukken om efficiënt schakelen tussen variabele flesgeometrieën te garanderen zonder handmatige herkalibratie van de kleppen.
Parameter/Onderdeel | Technische specificatie / materiaalnorm | Functioneel doel |
Kern structureel frame | AISI 304 / 316L roestvrij staal | Biedt corrosiebestendige structurele integriteit en washdown-tolerantie. |
Type vulklep | Isobaar mechanisch/pneumatisch ventiel | Handhaaft de evenwichtsdruk om het uitbreken van $CO_2$ tijdens het vullen te voorkomen. |
Zuurstofopnamesnelheid | Minder dan 30 tot 50 ppb (delen per miljard) | Voorkomt vroegtijdige oxidatie en verlengt de houdbaarheid van ambachtelijk bier. |
Bedrijfsdrukbereik | 0,2 tot 0,4 MPa | Beheert de toediening van koolzuurhoudende vloeistoffen onder stabiele pneumatische controle. |
Sanitaire compatibiliteit | Volledig geïntegreerde 3-traps CIP-lus | Maakt thermische en chemische sterilisatie mogelijk bij temperaturen boven 85°C. |
Opmerking over het operationele principe : De sleutel tot het voorkomen van schuimuitbarsting tijdens bottelen op hoge snelheid is de fase van 'sniften'. Nadat de vloeistof de precieze vulhoogte heeft bereikt die wordt gedefinieerd door de ontluchtingsbuis, blijft de gasruimte boven de vloeistof op gelijke niveaus onder druk staan. De snifting valve laat dit gas onder druk langzaam ontsnappen naar atmosferische niveaus in een gecontroleerd, meertraps uitlaatproces. Het overhaasten van deze drukverlaging veroorzaakt snelle kernvorming en gewelddadig overkoken, wat resulteert in inconsistentie in het volume en overmatige productverspilling.
Het gebruik van geautomatiseerde biervulmachines versnelt de verpakkingsdoorvoer aanzienlijk, minimaliseert vloeistofoxidatie, zorgt voor uniforme vulniveaus en verlaagt de operationele arbeidskosten bij commerciële brouwerijactiviteiten dramatisch.
Vermindering van micro-oxygenatie en langere houdbaarheid
De belangrijkste vijand van verpakt ambachtelijk bier is opgeloste zuurstof ( $DO$ ). Handmatig of in de open lucht vullen stelt bier bloot aan zuurstof uit de lucht, waardoor ongewenste oxidatieve reacties worden geïnitieerd die binnen enkele weken resulteren in kartonachtige bijsmaken, waasvorming en kleurverdonkering. Geautomatiseerde brouwerijvulmachines maken gebruik van dubbele pre-evacuatievacuümsystemen voorafgaand aan vloeistofinjectie. Door een vacuüm te trekken op de lege fles, deze door te spoelen met kooldioxide, een tweede vacuüm te trekken en deze weer onder druk te zetten, wordt de resterende zuurstof vrijwel geëlimineerd. Deze nauwkeurige controle reduceert de totale hoeveelheid zuurstof in de verpakking tot extreem lage niveaus, waardoor delicate hoparoma's worden beschermd en de stabiliteit in de winkel wordt vergroot.
Nauwkeurige volumetrische nauwkeurigheid en minder afval
Handmatige of ondermaatse verpakkingsmethoden hebben last van inconsistente volumeniveaus, veroorzaakt door schuimvariaties, temperatuurschommelingen en bedieningsfouten. Moderne tegendrukvullers maken gebruik van nauwkeurig gekalibreerde ontluchtingsbuizen of elektronische magnetische flowmeters om een hoge vulnauwkeurigheid te bereiken. Door schuimuitbarsting te voorkomen door middel van gecontroleerde drukverlagingscycli, wordt het vloeistofverlies teruggebracht tot een verwaarloosbare fractie van een procent. Deze vloeistofterugwinning verbetert direct de winstmarges door de opbrengst van elke brouwbatch te behouden.
Uitzonderlijke verwerkingssnelheid en industriële schaalbaarheid
Industriële bierverpakkingen vereisen een hoge doorvoersnelheid om grote batches, vers uit heldere tanks, te verwerken. Geautomatiseerde roterende vulsystemen kunnen duizenden eenheden per uur continu vullen, nivelleren en afdichten. Geïntegreerde mechanische aandrijfsystemen synchroniseren de flesinvoer, het vullen, het afsluiten en het lossen in een ononderbroken automatiseringslus. Deze hoge doorvoer vermindert knelpunten in de verwerking, waardoor brouwerijen hun distributienetwerken kunnen opschalen terwijl de arbeidsvereisten minimaal blijven.
Superieure microbiologische hygiëne en CIP-naleving
Commerciële hygiënische voorschriften vereisen volledige steriliteit op alle drankcontactoppervlakken. Moderne geautomatiseerde vullers zijn gemaakt van sanitair AISI 316L roestvrij staal met ultragladde interne oppervlakteafwerkingen. Geïntegreerde dummy-flessensystemen maken volledig geautomatiseerde Clean-In-Place (CIP) en Sterilization-In-Place (SIP) routines mogelijk. Hete bijtende en zure spoelingen circuleren door interne kleppen, spruitstukken en contactmondstukken zonder dat handmatige demontage nodig is, waardoor het risico van bacteriële besmetting zoals Lactobacillus of Pediococcus wordt geëlimineerd.
Prestatiestatistiek | Handmatige verpakkingsmethode | Geautomatiseerd brouwerijvulsysteem |
Operationele snelheid (flessen/uur) | 100 tot 400 BPH | 1.500 tot 24.000+ BPH |
Opgeloste zuurstofopname (DO) | 100 tot 300+ ppb | < 30 tot 50 ppb |
Volumetrische precisie vullen | Hoge variatie (± 5 tot 10 ml) | Ultranauwkeurig ( ± 1 tot 2 ml) |
Arbeidsvereiste | Hoge handmatige inspanning | Laag (bewaking door één operator) |
CIP-sterilisatie-efficiëntie | Basis handmatige ontsmetting | Geautomatiseerde CIP/SIP met gesloten lus |
Europese brouwerijactiviteiten geven prioriteit aan energie-efficiëntie, waterverbruik per hectoliter en minimale voetafdruk bij het selecteren van verpakkingsopstellingen. Het direct integreren van hoogwaardige vulstoffen in de complete Turnkey Craft Beer Brewery-productielijnapparatuur zorgt voor een naadloze mechanische synchroniciteit tussen heldere bierkeldertanks, flessenspoelers en uiteindelijke secundaire verpakkingssystemen.
Oplossingen voor het vullen van bierflessen variëren van kleinschalige handmatige vullers en lineaire semi-automatische opstellingen tot snelle, volledig automatische roterende isobare monobloksystemen ontworpen voor industriële brouwerijen met grote volumes.
Handmatige en semi-automatische lineaire vulsystemen vormen een instapoplossing die vooral geschikt is voor proeffabrieken, nanobrouwerijen of experimentele batchtests. Deze units zijn doorgaans voorzien van 2 tot 6 inline-tegendrukkleppen die op een handmatig frame zijn gemonteerd. Operators positioneren lege flessen handmatig, bedienen pneumatische hendels om pre-evacuatie en vullen te activeren, en brengen gevulde flessen handmatig over naar een zelfstandig dopstation. Hoewel betaalbaar en compact, is de doorvoer beperkt en resulteert blootstelling aan omgevingslucht tussen het vullen en het afsluiten in een hogere zuurstofopname vergeleken met volledig geautomatiseerde gesloten systemen.
Inline automatische vulsystemen automatiseren het flessentransport via een lineaire transportband, waarbij gebruik wordt gemaakt van indexeerpoorten om groepen van 4 tot 12 flessen onder een rij vulkoppen te stoppen. Geautomatiseerde pneumatische cilinders sluiten de flesmonden af tegen de kleppen en voeren automatische pre-evacuatie, CO2- zuivering, isobaar vullen en snuivende cycli uit. Na het vullen beweegt de containergroep lineair naar een inline capper. Deze configuratie biedt een uitgebalanceerde oplossing voor kleine tot middelgrote ambachtelijke brouwerijen die op zoek zijn naar geautomatiseerde werking, een gematigde footprint-efficiëntie en een gematigde snelheid zonder de complexe mechanische kosten van roterende systemen.
Roterende isobare vulstoffen vertegenwoordigen de benchmarktechnologie voor middelgrote tot grote industriële brouwerijen. In een roterende monoblock-architectuur zijn de spoel-, vul- en dopstations verenigd rond een centrale roterende carrousel die wordt aangedreven door een enkele hoofdmotor. Flessen komen binnen via timingschroeven en sterwielen en worden continu door elke verwerkingsmodule getransporteerd. Omdat het vullen en bomberen ononderbroken plaatsvindt langs een continu cirkelvormig bewegingspad, bereiken deze machines hoge bedrijfssnelheden met minimaal roeren van de vloeistof. Bovendien wordt de afstand tussen de vulklep en de afsluitkop geminimaliseerd, waardoor onmiddellijke jetting (fobbing) en capping mogelijk zijn om de lucht in de nekruimte effectief te verplaatsen.
Functie/systeemtype | Handmatig / semi-automatisch lineair | Automatisch inline-systeem | Automatisch roterend Monoblock-systeem |
Productiecapaciteit | 100 tot 800 BPH | 1.000 tot 3.500 BPH | 3.000 tot 24.000+ BPH |
Vereiste vloeroppervlak | Compact (< 3 m²) | Matig (4 tot 8 m²) | Grotere voetafdruk (> 10 m²) |
Machinebeweging | Stationair / handmatig | Intermitterende lineaire indexering | Continu hogesnelheidsrotatie |
Zuurstofcontroleniveau | Basis | Gematigd | Uitzonderlijk (dubbele pre-evacuatie) |
Flexibiliteit van containers | Hoog (handmatige aanpassing) | Gematigd | Vereist gereedschapsloze sterwielwissel |
Waarom geniet de roterende monoblock-configuratie de voorkeur van toonaangevende fabrikanten van apparatuur? Europese en mondiale commerciële klanten geven prioriteit aan maximale zuurstofuitsluiting in de nekruimte boven bijna alle andere kenmerken. Bij een roterende monoblokvuller wordt heetwater onder hoge druk op de flessenhals gespoten zodra deze de vulklep verlaat. Dit veroorzaakt een gecontroleerde schuimvorming ("fobbing"), waardoor het schuim naar de rand van de flesmond wordt gedrukt, waardoor atmosferische lucht slechts enkele milliseconden wordt verdreven voordat de kroonkurk op zijn plaats wordt gedrukt.
Hulpapparatuur voor vulmachines voor bierflessen omvat spoelmachines voor containerflessen, hogedrukschuimreinigers, automatische kroonkurken, flash-pasteurs, etiketteersystemen en geïntegreerde transportnetwerken die een samenhangende verpakkingslijn vormen.
Een efficiënte brouwerijvullijn is afhankelijk van hulpmachines die in nauwkeurige harmonie werken met de kernvuleenheid. Voordat ze de vulcarrousel betreden, moeten lege glazen flessen een grondige reiniging ondergaan in een geautomatiseerde spoelmodule. Roterende spoeleenheden draaien flessen 180 graden om over gespecialiseerde injectiesproeiers die steriel water, lucht of CO2- gas spuiten om stof, glasdeeltjes of omgevingsresten te verwijderen.
Na het vullen gaat de fles onmiddellijk naar de sluitmodule. Glazen bierflessen zijn voornamelijk afhankelijk van kroonkurken of beugelstoppers, terwijl aluminium blikjes gebruik maken van roterende naden. Kroonkurken oefenen gecontroleerde verticale kracht uit op stalen kroonkurken en vormen zo een strakke hermetische afdichting over de glazen flesafwerking.
Om microbiologische houdbaarheid op lange termijn te bereiken zonder afhankelijk te zijn van conserveringsadditieven, gaan gevulde en afgesloten flessen vaak door stroomafwaartse pasteurisatiesystemen. Flitspasteurisatie-eenheden verwarmen het bier voordat het wordt gevuld, terwijl tunnelpasteurs gevulde en afgesloten containers door gecontroleerde heetwatersproeizones transporteren om wilde gisten en bacteriën te elimineren.
Ten slotte gaan de flessen door luchtmesdroogstations om oppervlaktecondensatie te verwijderen voordat ze in automatische drukgevoelige of koudlijm-etiketteermachines terechtkomen. Wikkelsystemen, dozenverpakkers en geautomatiseerde palletiseermachines voltooien de verpakkingsworkflow aan het einde van de lijn.
Hulpapparatuur | Primaire operationele functie | Kritieke kwaliteitsimpact |
Flessenspoeler/luchtblazer | Reinigt de interne flesoppervlakken met steriele vloeistof of perslucht | Voorkomt fysieke en microbiële besmetting voorafgaand aan het vullen |
Hogedrukwaterreiniger | Injecteert precieze warme waterdruppels in de flessenhals na het vullen | Induceert fobben om lucht uit de nek te evacueren en het zuurstofniveau te verlagen |
Automatische kroonkurkapparaat | Krimpt stalen kroonkurken op de flesafwerking onder mechanisch koppel | Garandeert een hermetische afdichting om de carbonatatie vast te houden en de toegang van zuurstof te blokkeren |
Tunnel / Flash-pasteur | Past gecontroleerde warmtebehandeling (PU-eenheden) toe op verpakt bier | Elimineert resterende gist- en bederfmicro-organismen voor houdbaarheid |
Automatisch transportnetwerk | Coördineert containertransport tussen lijnmodules | Voorkomt botsingen met flessen, gevallen eenheden en knelpunten bij lijnonderbreking |
Tip voor onderhoud en bediening : Om consistente afdichtingen te behouden en glasbreuk tijdens het bomberen te voorkomen, moeten technici het slijtageprofiel van de krimpmatrijzen van de doppen wekelijks inspecteren. Een onjuist afgestelde hoogte van de dop of versleten krimpringen veroorzaken microbreuken in de afwerking van de glazen hals of een ongelijkmatige vervorming van de dop. Dit leidt tot langzame lekkage van carbonatatie, vroegtijdige oxidatie van het bier en mogelijk barsten van de fles tijdens stroomafwaartse pasteurisatie in de tunnel.
Het bereiken van volledige operationele harmonie tussen deze verpakkingsmodules vereist een volledig gesynchroniseerde systeemindeling. De integratie van deze hulpsystemen met complete Craft Beer Fermentation and Brewing Systems zorgt voor uniforme PLC-automatisering, een gestroomlijnde stroomverdeling en een evenwichtige lijnsnelheidsregeling voor de hele faciliteit.
Een biervulmachine is een belangrijk industrieel hulpmiddel dat is ontworpen om de versheid van bier te garanderen, nauwkeurige carbonatatie te behouden, opgeloste zuurstof te elimineren en de verpakkingsefficiëntie te maximaliseren binnen moderne commerciële brouwerijactiviteiten.
Het selecteren van de optimale brouwerijvulmachine vereist het evalueren van de doelproductiecapaciteiten, de gewenste containerformaten, de zuurstofdrempels voor het totale pakket en het beschikbare vloeroppervlak. Van compacte lineaire vullers voor het uitbreiden van ambachtelijke outfits tot snelle roterende monoblock-architecturen geïntegreerd in complete industriële bierverpakkingslijnsystemen , investeren in precisieIsobarische engineering zorgt ervoor dat elke fles de eindgebruiker precies bereikt zoals de brouwmeester het bedoeld heeft.
