Het verkennen van de diverse wereld van vulmachinetechnologieën

Moderne geautomatiseerde vulmachine-apparatuur maakt gebruik van gespecialiseerde doseermechanismen, waaronder zwaartekracht-, zuiger-, nettogewicht-, vacuüm- en volumetrische flowmeterconfiguraties om nauwkeurige vloeistofafgifte te bereiken bij drank-, farmaceutische, chemische en industriële verwerkingsactiviteiten. Het selecteren van een geschikt vulmachinesysteem vereist het evalueren van de vloeistofviscositeit, de containergeometrie, de beoogde snelheidseisen, contactloze hygiënenormen en CIP/SIP-automatiseringsmogelijkheden om efficiëntie op de lange termijn en minimale stilstand te garanderen.

Inhoudsopgave

• Overzicht classificatie voor vulmachines

• Belangrijke vultechnologieën

• Verbeteringen waarvoor de huidige machines zijn of worden ontworpen

• Selectie van de juiste vulmachine

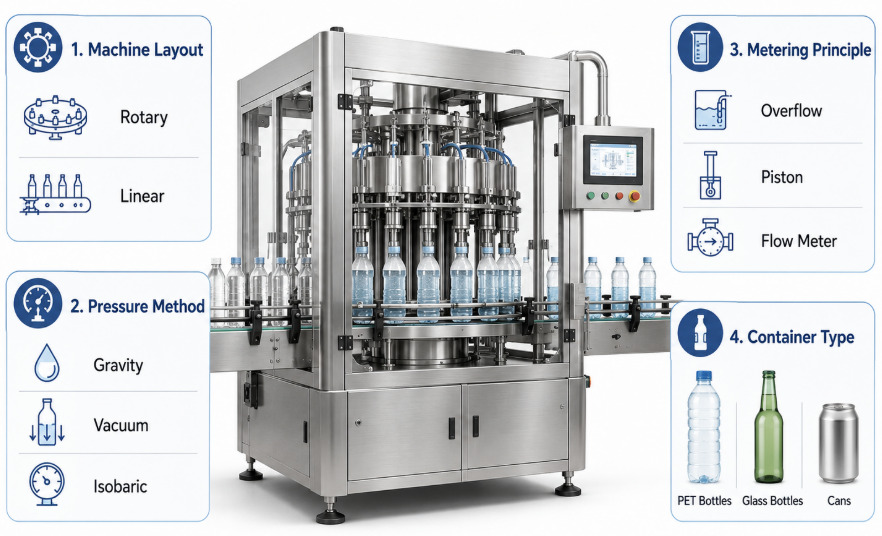

Overzicht classificatie voor vulmachines

De systematische classificatie van moderne vulmachinetechnologieën is gebaseerd op primaire operationele parameters, waaronder de dynamiek van de containerbehandeling, de vuldruk, de volumetrische meetprincipes en de beoogde containerstijl.

Bij industriële verwerkingsactiviteiten wordt een breed spectrum aan geautomatiseerde vloeistofverwerkingsapparatuur ingezet. Om te begrijpen hoe elke vulmachine binnen specifieke productieomgevingen werkt, moeten deze systemen worden gecategoriseerd op basis van hun fysieke doseerprincipes. De meest fundamentele indeling in het ontwerp van vulmachines scheidt continue roterende systemen van inline lineaire indexeringssystemen. Configuraties van roterende vulmachines zijn ontworpen voor geautomatiseerde lijnen met hoge doorvoer, waarbij continue containerbewegingen nauwkeurig vullen mogelijk maken met snelheden van meer dan honderden containers per minuut. Omgekeerd bieden lineaire vulmachine-opstellingen modulaire flexibiliteit, lagere initiële kapitaalinvesteringen en snellere formatwisselingen, waardoor ze zeer geschikt zijn voor productieomgevingen met gemiddelde tot lage batches.

Bovendien bepalen de atmosferische en drukdynamiek hoe een vulmachine de vloeistofoverdracht naar stijve of halfharde containers beheert. Atmosferische zwaartekrachtvulmachines zijn afhankelijk van statische hoofddruk, waardoor ze optimaal zijn voor vrij stromende vloeistoffen met stabiele viscositeiten. Vacuümondersteunde vulmachinemodellen zorgen voor een drukverschil in de container, wat lekkage in niet-stijve flessen voorkomt en helpt bij het nivelleren van het vloeistofniveau. Isobare of tegendrukvulmachinesystemen zetten de container onder druk met inert gas voordat de vloeistof wordt afgegeven, waardoor de opgeloste koolzuurniveaus tijdens het bottelen van koolzuurhoudende dranken behouden blijven. Platforms voor vulmachines met positieve verdringing, met servoaangedreven zuigers of lobbenpompen, verwerken rechtstreeks hoogviskeuze pasta"s, gels en zwevende vaste stoffen die niet alleen onder invloed van de zwaartekracht kunnen stromen.

Vanuit technisch perspectief hangt de integratie van moderne vulmachines af van het matchen van mechanische beweging met vloeistofdynamica. Bij de constructie van het machineframe wordt doorgaans gebruik gemaakt van robuuste roestvrijstalen legeringen om bestand te zijn tegen voortdurende operationele trillingen en agressieve chemische reinigingsprotocollen. De containertransportlijn moet naadloos worden gesynchroniseerd met de sterwielen of de timingschroeven van de vulmachine om het kantelen van flessen, het morsen van vloeistoffen en nekspanning te voorkomen. Door deze fundamentele classificaties te begrijpen, kunnen verpakkingsingenieurs basisspecificaties voor apparatuur vaststellen die rechtstreeks zijn afgestemd op de specifieke productchemie en doorvoervereisten van de fabriek.

Werkprincipe en vloeistofregeldynamiek : De operationele fysica van een vulmachine met atmosferische zwaartekracht is afhankelijk van het tot stand brengen van een stabiel drukverschil tussen de hoofdtank voor het product en de atmosfeer. Vloeistof stroomt onder invloed van de zwaartekracht langs de steel van de vulklep zodra de container afdicht tegen de kleppakking. Wanneer de vloeistof de vulopening bereikt, ontsnapt de verplaatste lucht in de container via een interne ontluchtingsbuis. De vloeistofstroom stopt op natuurlijke wijze wanneer het vloeistofniveau de ontluchtingspoort bedekt, waardoor een zeer consistente vloeistofvulhoogte over verschillende interne volumes van de glazen containers ontstaat.

Belangrijke vultechnologieën

Belangrijke vulmachinetechnologieën maken gebruik van gespecialiseerde mechanische, hydraulische, pneumatische en elektronische doseermechanismen die zijn ontworpen om unieke vloeistofviscositeiten, containermaterialen en carbonatatieniveaus te accommoderen.

Het analyseren van individuele vloeistofafgiftemechanismen onthult waarom specifieke vulmachineconfiguraties verschillende marktsectoren domineren. Zwaartekracht-overloopvulmachines blijven een hoeksteen van het bottelen van cosmetica en gedistilleerde dranken vanwege hun vermogen om een ​​uniforme visuele hoogte van de vullijn te bereiken, ongeacht kleine interne variaties in het volume van glazen flessen. Bij deze systemen komt de vloeistof onder lage atmosferische druk de fles binnen totdat deze een interne retourpoort bedekt. Overtollig product circuleert vervolgens terug naar een centraal voerreservoir. Dit zorgt ervoor dat elke afgewerkte fles in het winkelschap een identieke visuele vloeistoflijn vertoont, wat cruciaal is voor de kwaliteitsperceptie van de consument.

Voor koolzuurhoudende vloeistoffen is isobare tegendrukvulmachinetechnologie onmisbaar. Koolzuurhoudende dranken vereisen een strikte drukegalisatie tussen de productkom en de doelcontainer voordat de vloeistofklep wordt geopend. Door de container onder druk te zetten met kooldioxide of stikstofgas zodat deze overeenkomt met de druk in de vloeistoftank, elimineert de vulmachine turbulente schuimvorming en voorkomt voortijdige gasontgassing tijdens vloeistofoverdracht. Zodra het doelvolume is bereikt, sluit de klep en een langzaam snifproces laat de resterende druk in de kopruimte zachtjes ontsnappen voordat de container opengaat, waardoor schuimstabiliteit en een nauwkeurige netto-inhoud worden gegarandeerd.

Bij het verwerken van zware pasta's, lotions of vloeistoffen die deeltjes bevatten, biedt de zuigervulmachine met positieve verplaatsing een ongeëvenaarde volumetrische nauwkeurigheid. Deze units zuigen tijdens de inlaatslag een afgemeten hoeveelheid product in een nauwkeurig bewerkte cilinder en lozen dit tijdens de slagcyclus direct in de container. Bovendien integreren geavanceerde verwerkingslijnen steeds meer geautomatiseerde vloeistofverwerkingsoplossingen met hoge precisie, zoals hoogwaardige drankvulapparatuur , om contactloze, hygiënische volumetrische dosering over hogesnelheidsverpakkingslijnen te handhaven.

Om technologische toepassingen in diverse industriële sectoren beter te begrijpen, kunt u deze specifieke prestatiekenmerken overwegen:

1. Viscositeitsaanpassingsmechanisme : Standaard zwaartekrachtvulmachinesystemen presteren feilloos met waterachtige vloeistoffen onder 100 cP. Naarmate de vloeistofweerstand echter toeneemt tot dikke pasta's, wordt een zuiger- of draaizuigervulmachine noodzakelijk om de schuifweerstand en pijpwrijving te overwinnen zonder de productstructuur aan te tasten.

2. Gasverwerking en behoud van opgeloste zuurstof : Geavanceerde opstellingen van isobare vulmachines minimaliseren de opname van opgeloste zuurstof tijdens vloeistofoverdracht. Vacuümcycli vóór evacuatie verwijderen omgevingslucht uit de fles voordat deze wordt gevuld met inert kooldioxidegas, waardoor de houdbaarheid van producten voor premium dranken wordt verlengd.

3. Volumetrische precisie en contactloze dosering : De architectuur van de flowmetervulmachines elimineert mechanisch bewegende delen binnen de productcontactzone. Elektromagnetische of Coriolis-stroomsensoren streamen continu massastroomgegevens naar een centrale PLC, waarbij de vloeistofstroom wordt beëindigd via ultrasnelle pneumatische actuatorkleppen zodra de exacte doelgewichten zijn bereikt.

Onderhoudsrichtlijnen en preventieve procedures : Het handhaven van een hoge volumetrische nauwkeurigheid op een zuigervulmachine vereist routinematige inspectie van dynamische elastomere afdichtingsringen. Na verloop van tijd veroorzaakt wrijving tegen de cilinderwand verslechtering van de afdichting, wat leidt tot productbypass en variaties in het vulvolume. Operators moeten dagelijkse inspecties van de O-ringen van de zuiger uitvoeren, tijdens de hermontage voedselveilige smeermiddelen aanbrengen en tweewekelijkse kalibratieverificaties uitvoeren met behulp van gekalibreerde laboratoriumbalansen om de operationele toleranties binnen ± 0,25% te houden.

Verbeteringen waarvoor de huidige machines zijn of worden ontworpen

De huidige ontwerpen van vulmachines zijn sterk gericht op hygiënische contactloze kleparchitectuur, volledige Clean-in-Place (CIP) en Sterilize-in-Place (SIP) automatisering, servogestuurde kinematische besturing en digitale Industry 4.0 IoT-voorspellende diagnostiek.

Het operationele landschap voor geautomatiseerde vulmachinesystemen ondergaat een snelle technologische vooruitgang. Moderne industriële vereisten geven prioriteit aan voedselveiligheid, snelle aanpassing van het formaat en verminderde onderhoudskosten. Een belangrijke technische verbetering in moderne vulmachinesystemen is de verschuiving naar contactloos ontwerp van vloeistofkleppen. Traditionele vulklepmondstukken waren afhankelijk van fysiek contact tussen de bodem van de klep en de afwerking van de container om de productstroom op gang te brengen. Moderne, ultraschone vulmachineontwerpen maken gebruik van contactloze vloeistofstralen en flowmeterbedieningen, zodat geen enkel onderdeel de flessenhals raakt. Dit elimineert kruisbesmettingsrisico"s en flessenhalsbreuken tijdens het bottelen op hoge snelheid volledig.

Clean-in-Place (CIP) en Sterilize-in-Place (SIP)-automatisering vertegenwoordigt een nieuwe grote sprong in de evolutie van vulmachines. Vulmachine-eenheden van de oudere generatie vereisten het handmatig afbreken van vloeistofkanalen, kleppenblokken en spruitstukken voor de dagelijkse ontsmetting. Moderne architectuur van vulmachines integreert geautomatiseerde CIP-bekerpositioneringssystemen. Onder PLC-besturing positioneren pneumatische actuatoren automatisch opvangbekers voor desinfectiemiddelen onder elk vulmondstuk, waardoor een afgesloten gesloten circuit ontstaat. Ontsmettingsvloeistoffen, alkalische wasmiddelen en oververhitte stoom (tot 135°C) circuleren automatisch door de interne leidingen, waardoor de handmatige arbeidsuren met meer dan 80% worden verminderd en tegelijkertijd volledig traceerbare naleving van de microbiologische veiligheid wordt gewaarborgd.

Bovendien worden mechanische curvebanen en pneumatische verbindingen steeds vaker vervangen door meerassige servoaandrijvingen. In een moderne servoaangedreven vulmachine zijn het dompelprofiel van de spuitmond, de openingssnelheid van de vloeistofklep en de containerindexering onafhankelijk programmeerbaar via een centraal touchscreen HMI. Bij het wisselen van fleshoogte of -volume selecteren operators eenvoudigweg een vooraf opgeslagen recept op de HMI. De vulmachine past automatisch de interne bottom-up vulprofielen aan, zodat deze overeenkomen met de schuimeigenschappen van de vloeistof, waardoor productspatten en omschakelingsuitval drastisch worden verminderd. Deze geavanceerde functies worden op grote schaal geïntegreerd in de modernste geautomatiseerde bottellijnoplossingen die zijn ontworpen voor contractverpakkingsfaciliteiten voor meerdere producten.

Moderne functionele upgrades in de huidige industriële vulmachineplatforms omvatten:

1. Servogemotoriseerd bottom-up vullen : Om vloeistoffen te beheren die gevoelig zijn voor oppervlaktespanning, beluchting of schuimvorming, zakt het mondstuk van de vulmachine vóór het doseren in de bodem van de container. Het mondstuk stijgt vervolgens direct synchroon met het stijgende vloeistofoppervlak, waardoor de punt van het mondstuk net onder de vloeistofgrens blijft ondergedompeld om luchtinsluiting te voorkomen.

2. Hygiënische isolatie van kastbehuizingen : Geavanceerde aseptische vulmachinesystemen werken in HEPA-gefilterde cleanrooms met laminaire stroming of geïsoleerde overdrukkasten. Geïntegreerde waterstofperoxidedamp (VHP)-sterilisatiemodules ontsmetten voortdurend de interne behuizingsomgeving tijdens productieruns op hoge snelheid.

3. Smart Sensor Predictive Diagnostics : IoT-sensorarrays ingebed in de hoofdaandrijvingen van de vulmachine monitoren de lagertemperatuur, trillingsfrequenties en luchtdrukdalingen in realtime. Algoritmische randverwerking voorspelt mechanische slijtage van klepafdichtingen en hoofdaandrijvingen voordat catastrofale storingen optreden, waardoor het onderhoud verschuift van reactieve naar voorspellende paradigma's.

Ontwerpinzichten en marktvoorkeuren : Waarom zijn moderne vulmachineplatforms gebouwd met schuine bovenoppervlakken en frameloze cleanroombehuizingen? Uit operationele feedback van Europese voedsel- en drankproducenten blijkt dat vlakke horizontale oppervlakken stilstaand water en chemische resten vasthouden na het wassen onder hoge druk, waardoor de groei van bacteriële biofilms wordt bevorderd. Moderne frames van vulmachines zijn voorzien van zelflozende 304/316L roestvrijstalen oppervlakken met IP69K-gecertificeerde elektrische behuizingen, die wereldwijd voldoen aan strenge hygiënische verwerkingsrichtlijnen.

Selectie van de juiste vulmachine

Het selecteren van de juiste vulmachine vereist een grondige evaluatie van de vloeistofviscositeit, de beoogde productielijnsnelheden, de structurele eigenschappen van de container, de omwisselingsfrequentie en de totale eigendomskosten gedurende de levenscyclus van de apparatuur.

Investeren in een commerciële vulmachine vereist een evenwicht tussen onmiddellijke productiedoelen en operationele flexibiliteit op de lange termijn. De belangrijkste technische maatstaf bij het specificeren van een vulmachine is het vloeistofgedrag onder omgevings- en verwerkingstemperaturen. Niet-Newtoniaanse vloeistoffen, zoals thixotrope verven of afschuifverdunnende sauzen, vertonen veranderende viscositeitsprofielen wanneer ze worden blootgesteld aan afschuifkrachten binnen toevoerleidingen. Verpakkingsingenieurs moeten beoordelen of een zwaartekrachtvulmachine voldoende stroomsnelheid biedt, of dat een verdringerzuiger of peristaltische vulmachine nodig is om het product door het doseerspruitstuk te persen zonder de structurele eigenschappen van de vloeistof te veranderen.

Secundaire selectiecriteria hebben betrekking op de afmetingen van de container, de geometrie van de halsafwerking en de fysieke materiaallimieten. Lichtgewicht PET-plastic flessen vereisen een delicate behandeling in een roterende vulmachine met hoge snelheid om te voorkomen dat de zijwand knikt tijdens contact met de klep. Glazen flessen zijn bestand tegen hoge verticale nekkrachten, waardoor ze geschikt zijn voor zware mechanische klepdruk, maar ze brengen potentiële glasfragmentatierisico"s met zich mee waarvoor geautomatiseerde spoelsystemen nodig zijn. Door deze containerdynamiek te evalueren, zorgt u ervoor dat de gekozen vulmachine de juiste mechanismen voor het hanteren van containers bevat, zoals grijpers voor het hanteren van de nek of ondersteunende voetstukken van onder naar boven.

Bovendien moeten berekeningen van de totale eigendomskosten (TCO) verder kijken dan de initiële kapitaaluitgaven. Operationele uitgaven, waaronder het elektriciteitsverbruik, de vraag naar perslucht, het gebruik van spoelwater en vervangende afdichtingssets, hebben een aanzienlijke invloed op de winstgevendheid op de lange termijn. Door de veelzijdige vloeistofvulmachinetechnologie te implementeren , ontworpen met snel los te maken, gereedschapsloze componenten, worden de receptwisseltijden teruggebracht van uren naar minuten, waardoor de algehele apparatuureffectiviteit (OEE) in flexibele productiefaciliteiten met een hoge mix wordt gemaximaliseerd.

Bij het systematisch selecteren van een industriële vulmachine voor een nieuwe verwerkingsfaciliteit moeten ingenieurs het volgende gestructureerde protocol toepassen:

1. Vloeistofkarakterisering en reologie-kartering : voer uitgebreide laboratoriumtests uit om de productdichtheid, viscositeitscurven bij verwerkingstemperaturen, oppervlaktespanning en deeltjesgrootteverdeling te meten. Zorg ervoor dat deze gegevenspunten overeenkomen met de afmetingen van de klepopeningen van de kandidaat-vulmachines om verstopping of afschuiving van de vloeistof te voorkomen.

2. Doorvoer- en lijnbalanceringsanalyse : Bereken de vereiste container-per-minuut (CPM)-snelheden op basis van jaarlijkse outputdoelstellingen en ploegendiensten. Zorg ervoor dat de nominale capaciteit van de geselecteerde vulmachine de stroomopwaartse blaas- en stroomafwaartse afsluitcapaciteit met 10-15% overschrijdt om een ​​evenwichtige lijnkinetiek te behouden zonder de stroomafwaartse apparatuur uit te hongeren.

3. Evaluatie van flexibiliteit en omschakeling : Beoordeel de mechanische stappen die nodig zijn om te schakelen tussen verschillende flesgroottes en vloeistofrecepten. Een moderne vulmachine uitgerust met digitale servo-aanpassingen en kleurgecodeerde snelwissel-sterwielen minimaliseert de stilstandtijd, waardoor korte productieruns economisch haalbaar zijn.

Concluderend: het selecteren van een optimale vulmachine is afhankelijk van het afstemmen van de mechanische doseerprincipes op de vloeistofreologie en beperkingen van de verpakkingscontainers. Of het nu gaat om het inzetten van een robuuste zwaartekrachtvulmachine voor heldere dranken, een precisiezuigervulmachine voor dichte viskeuze pasta"s, of een geavanceerde flowmetervulmachine voor flexibele, zeer zuivere verwerking: een grondige analyse van operationele variabelen garandeert maximale productie-efficiëntie, naleving van de regelgeving op het gebied van hygiëne en betrouwbare prestaties op de lange termijn.
