Hoe u schuimvorming tijdens het vullen van CSD kunt verminderen

Het verminderen van schuimvorming tijdens het vullen van koolzuurhoudende frisdranken (CSD) vereist systematische vloeistofmechanische controle over de gehele vularchitectuur, met name het handhaven van een nauwkeurig tegendrukevenwicht, het koelen van dranktemperaturen onder de 4 ° C, het optimaliseren van de laminaire stromingsdynamiek door middel van wervelplaatvulkleppen, het handhaven van consistente mechanische snifprofielen, en het inzetten van een geïntegreerde CSD-vullijn voor glazen flessen die is ontworpen met sanitaire isobarische drukcompensatiesystemen.

In één oogopslag

1. Waarom schuimvorming optreedt tijdens het vullen van CSD

Schuimvorming tijdens de verwerking van koolzuurhoudende frisdranken vindt plaats wanneer opgelost kooldioxide snel desorbeert van de vloeibare fase in de gasfase als gevolg van plotselinge drukval, verhoogde producttemperaturen, schuifwrijving op de grenswand of mechanische turbulentie die wordt geïntroduceerd tijdens de vloeistofoverdracht.

De kernfysica die de carbonatatie van dranken regelt, is gebaseerd op een dynamisch thermodynamisch evenwicht tussen vloeibaar water, opgelost koolzuur en gasvormig kooldioxide. In een industriële productieomgeving is het handhaven van dit evenwicht een primaire technische uitdaging. Wanneer koolzuurhoudende vloeistof door een vulapparaat in een lege container stroomt, zorgt elke verstoring van de drukgradiënt ervoor dat opgeloste CO₂-moleculen samenvloeien tot microbellen. Dit fenomeen, bekend als ontgassing of kiemvorming, wordt versneld wanneer kinetische energie in de vloeistofstroom wordt geïmporteerd door abrupte richtingsveranderingen, vloeistofinslag met hoge snelheid of oppervlakteruwheid in overdrachtsleidingen en containerwanden. Op een geavanceerde CSD-vullijn voor glazen flessen moet de vloeistofdynamiek worden bepaald door nauwkeurige vloeistofmechanische parameters om catastrofaal volumeverlies en netto vulgewichtvariatie veroorzaakt door ongecontroleerde schuimexpansie te voorkomen.

Vanuit technisch oogpunt zorgt schuimvorming tijdens het vullen voor ernstige operationele inefficiënties. Wanneer koolzuurhoudend schuim uitzet in de nekzone van de container, verplaatst het het beoogde vloeistofvolume, wat leidt tot ondergevulde verpakkingen, onjuiste vulhoogtes en overmatig verlies aan drankopbrengst. Bovendien veroorzaakt de aanwezigheid van schuim tijdens het overbrengen van de fles naar de kroon- of sluiter het klotsen van vloeistof, ernstige verontreiniging van de flessenhals en een verhoogd risico op microbiologisch bederf rond de afdichtingslip. Het begrijpen van de grondoorzaken van schuimvorming vereist een gedetailleerde evaluatie van de vloeistofthermodynamica, de chemie van het containeroppervlak en de mechanische interacties van vulmachines in elke fase van de doseercyclus.

Om schuimvorming tijdens het bottelen van koolzuurhoudende dranken systematisch te diagnosticeren en te elimineren, moeten fabrieksingenieurs drie verschillende operationele vectorcategorieën onderzoeken: moleculair gasgedrag onder variabele druk-/temperatuurprofielen, fysieke oppervlaktewrijving gegenereerd door de interne geometrie van de container, en mechanische afschuiving gedwongen door vloeistofdoseerkleppen en productdistributiepompen.

Het gedrag van CO₂ in koolzuurhoudende dranken

Het gedrag van opgelost kooldioxide in drankmatrices op waterbasis wordt strikt bepaald door de wet van Henry, die bepaalt dat bij een constante temperatuur de hoeveelheid opgelost gas in een vloeistof recht evenredig is met de partiële druk van dat gas boven de vloeistof. De oplosbaarheid van kooldioxide neemt exponentieel toe naarmate de dranktemperatuur daalt en de bedrijfsdruk van het systeem toeneemt. In typische koolzuurhoudende frisdrankformuleringen varieert de CO₂-concentratie tussen 3,0 en 9,0 gram per liter (1,5 tot 4,5 volume gas). Wanneer een vloeistof onder druk die opgelost gas bevat een plotselinge drukverlaging ervaart tot atmosferische niveaus zonder tegendrukregeling, raakt de vloeibare matrix hyperverzadigd. Deze thermodynamische instabiliteit dwingt gas uit de oplossing, waardoor binnen milliseconden dichte microschuimvorming ontstaat.

Invloed van verpakkingsmateriaal

De fysieke structuur en oppervlaktekenmerken van de container spelen een invloedrijke rol bij de schuimkiemvorming. Glazen containers vertonen oppervlakte-energieprofielen en microscopische oppervlakteruwheid, anders dan PET- of aluminium blikjes. Interne microscheurtjes, fabricagefouten of deeltjesresten op de zijwanden van glas fungeren als energetische kernvormingsplaatsen waar gasbellen zich gemakkelijk verankeren, uitzetten en loskomen. Bovendien kan de thermische traagheid van glazen containers met een dikke wand de temperatuur van binnenkomend koud drankproduct bij contact verhogen als containers worden opgeslagen in ongeconditioneerde magazijnruimten. Het inzetten van een geautomatiseerde CSD-vullijn voor glazen flessen, uitgerust met voorspoelbare thermische conditioneringssproeiers, vermindert verschillen in oppervlaktespanning en stabiliseert de contacttemperatuur van de container voordat de vloeistofklep wordt bediend.

Machinegerelateerde oorzaken

Defecten aan mechanische machines en suboptimale klepinstellingen vormen een belangrijke oorzaak van chronische schuimvorming tijdens commerciële bottelwerkzaamheden. Mechanische factoren zijn onder meer trillingen die worden overgedragen via de steekcirkel van de hoofdvulcarrousel, versleten elastomere afdichtingspakkingen in de vulkleppen, niet goed uitgelijnde centreerklokken van de container, abrupte vloeistofvertraging en onjuiste snifting-uitlaatprofielen. Als de vulklep er niet in slaagt een volledig luchtdichte afdichting tegen de flesafwerking te bereiken tijdens het vóór het onder druk zetten, verbreken druklekken de isobare toestand, waardoor gewelddadige vloeistofflitsen en dichte schuimvorming in de vulbuisconstructie worden veroorzaakt.

2. Temperatuurbeheersing: de basis voor schuimreductie

Het handhaven van consistente producttemperaturen tussen 2°C en 4°C gedurende het hele drankbereidings-, opslag- en vulcircuit zorgt voor de fundamentele thermodynamische stabiliteit die nodig is om de CO₂-oplosbaarheid te maximaliseren en flitsschuimvorming tijdens het isobaar vullen van containers te elimineren.

Temperatuurregeling vertegenwoordigt de belangrijkste operationele variabele die de gasstabiliteit regelt bij de productie van koolzuurhoudende dranken. Volgens de chemische thermodynamica daalt de absorptiecoëfficiënt van kooldioxide in waterige oplossingen aanzienlijk naarmate de vloeistoftemperatuur stijgt. Bij een temperatuur van 2°C en een druk van 3,0 bar kan water bijvoorbeeld ongeveer 6,5 gram opgeloste CO₂ per liter vasthouden; het verhogen van de temperatuur tot 12°C bij dezelfde druk vermindert de oplosbaarheid met ruim 30 procent. Wanneer warm product een isobare vulkom binnenkomt, veroorzaakt de vermindering van de moleculaire bindingskracht tussen watermoleculen en koolstofdioxide een onmiddellijke gasonthechting. Bijgevolg is de snelle drankproductie op een moderne CSD-vullijn voor glazen flessen afhankelijk van zeer nauwkeurige platenwarmtewisselaars en geïsoleerde productrecirculatielussen om te garanderen dat het product dat in de vulkom wordt afgeleverd, strikt binnen de beoogde thermische drempels blijft.

Naast het temperatuurbeheer van drankproducten moet de thermische dynamiek van containers met dezelfde precisie worden beheerd. Koude koolzuurhoudende drank die in een warme glazen fles terechtkomt, ervaart onmiddellijke plaatselijke warmteoverdracht op de grenslaag. Glas heeft een hoge soortelijke warmtecapaciteit, wat betekent dat warme glazen flessen aanzienlijke thermische energie behouden. Wanneer een vloeistof van 2°C in contact komt met een glazen binnenwand van 25°C, warmt het gelokaliseerde vloeistofgrensvlak snel op tot 8°C of hoger, waardoor een plaatselijke daling van de gasoplosbaarheid ontstaat, direct aan de rand van de container. Deze thermische schok veroorzaakt flitskiemvorming langs de containerwand, waardoor schuim ontstaat dat snel naar de halsafwerking stijgt. Geautomatiseerde flessenspoelsystemen met gekoeld spoelwater worden vaak geïntegreerd in hogesnelheidslijnlay-outs om de containerwanden voor te koelen voordat ze de toren betreden.

Europese drankenfabrikanten en toonaangevende internationale ontwerpers van verpakkingsinstallaties leggen grote nadruk op energie-efficiënte thermische beheersystemen die secundaire glycolkoelcircuits integreren met gesloten lusvulkombewaking. Deze geavanceerde configuraties zijn voorzien van RTD-temperatuursensoren die direct in de vloeistofholte van de vulkom zijn geïnstalleerd en continu communiceren met modulerende vloeistoftoevoerkleppen. Als de dranktemperatuur binnen de lijn boven de 4,5°C komt, pauzeren geautomatiseerde vergrendelingen de indexering van de vulcarrousel of leiden het product naar een secundaire houdlus totdat het thermische evenwicht is hersteld. Deze nauwkeurige temperatuurregeling beschermt de netto vulnauwkeurigheid, minimaliseert productverspilling en zorgt voor continue, uiterst efficiënte lijnprestaties.

Thermodynamisch onderhoudsprincipe : Zorg ervoor dat het glycoldrukverschil van de platenwarmtewisselaar tweewekelijks wordt gekalibreerd en dat de temperatuursensorsondes in het centrale distributiespruitstuk elke 500 bedrijfsuren een driepuntsijsbadvalidatie ondergaan om onopgemerkt thermisch verloop tijdens snelle vulbeurten te voorkomen.

3. Drukregeling: evenwicht tussen stroming en CO₂-stabiliteit

Nauwkeurige meertraps isobare drukregeling balanceert het drukverschil tussen de gasverzamelleiding van de vulkom en het interieur van de container, waardoor een soepele, niet-turbulente vloeistofoverdracht door zwaartekracht wordt gegarandeerd onder gelijkmatige tegendrukomstandigheden.

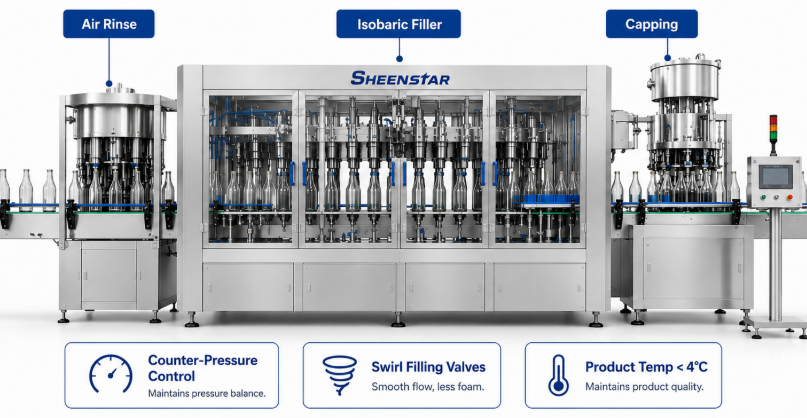

Het fundamentele werkingsprincipe van het doseren van isobare koolzuurhoudende dranken omvat het gelijk maken van de interne gasdruk van de lege container met de druk in de hoofdruimte van de hoofdvloeistofopslagkom voordat de vloeistofdoseerpoort wordt geopend. Op een moderne met hoge snelheid CSD-vullijn voor glazen flessen wordt dit proces uitgevoerd in meerdere getimede fasen, beheerd door elektropneumatische mechanische klepsequenties. Eerst wordt de container opgetild en goed afgesloten tegen de centreerklok. Vervolgens trekken pre-evacuatievacuümpompen lucht uit de fles om het opnemen van zuurstof te voorkomen en drukpieken tijdens het onder druk zetten te voorkomen. Vervolgens wordt steriel CO₂-tegendrukgas in de container geïnjecteerd totdat de interne flesdruk overeenkomt met het exacte isobare bedrijfsniveau van de vulkom (meestal tussen 2,5 bar en 4,5 bar overdruk).

Zodra een exacte drukegalisatie is bereikt, tillen mechanische veren of pneumatische actuatoren de vloeistofklepsteel op. Omdat de gasdruk in de container overeenkomt met de druk in de kopruimte van de kom, flitst of golft de koolzuurhoudende drank niet hevig. In plaats daarvan stroomt de vloeistof soepel en stabiel in de fles, uitsluitend aangedreven door de statische druk van de zwaartekracht. Om stabiele vloeistofstroomsnelheden te behouden zonder vloeistofturbulentie te introduceren, moet gas dat door de binnenkomende vloeistof wordt verdrongen continu worden geëvacueerd via een speciale retourgasontluchtingsbuis terug naar de bovenruimte van de vulkom of een afzonderlijk gasverdeelstuk. Als de retourgasdoorgang beperkingen of drukschommelingen ervaart, fluctueert de vloeistofsnelheid dramatisch, waardoor scheiding van de grenslagen en uitzetting van het dichte schuim ontstaat.

Na voltooiing van de vloeistofdoseringsfase gaat de drukregeling over naar de kritische snifting-fase (drukontlasting). Directe blootstelling van een volledig koolzuurhoudende vloeistof bij 4,0 bar aan atmosferische omgevingsdruk (1,0 bar) zou resulteren in een onmiddellijke explosie van schuim uit de afwerking van de flessenhals. Om dit te voorkomen voeren meertraps elektropneumatische snifkleppen een gecontroleerde, meerstaps drukverlaging uit. De eerste snuif vermindert de interne druk in de kopruimte van 4,0 bar tot een tussenliggende houddruk van ongeveer 1,2 tot 1,5 bar, waardoor microbellen die in de vloeistofoppervlaktelaag gevangen zitten, vreedzaam kunnen samenvloeien. Een secundaire, langzame uitlaatfase voert vervolgens de resterende druk in de kopruimte af tot atmosferisch niveau voordat de container loskomt van de centreerklok en naar het afvoersterwiel gaat.

4. Ontwerp van vulklep: het schuim eruit halen

Moderne vulkleppentechniek elimineert de vorming van schuim door middel van gespecialiseerde vloeistofdeflectors met wervelstroom, elektropneumatisch geregelde klepspoelen met dubbele snelheid en gepolijste laminaire stromingskanalen die de interne schuifspanning van de vloeistof minimaliseren.

De ontwerparchitectuur van de vloeistofvulklep vertegenwoordigt de mechanische kern van elke hoogwaardige verpakkingslijn. Historisch gezien waren eenvoudige mechanische veerbelaste tegendrukkleppen afhankelijk van vaste mechanische uitschakelnokken om vloeistofpaden te openen en te sluiten. Moderne hogesnelheidsdrankmachines maken echter gebruik van geavanceerde elektropneumatische vulkleppen die zijn uitgerust met onafhankelijke elektromagnetische actuatoren, elektronische debietmeters of uiterst nauwkeurige magnetische niveausondes. Op een geavanceerde CSD-vullijn voor glazen flessen stellen deze elektronische vulkleppen lijnoperatoren in staat vloeistofdoseringsparameters nauwkeurig te programmeren op basis van specifieke koolzuurniveaus van dranken, viscositeitsparameters en geometrische profielen van containers, waardoor mechanische speling wordt geëlimineerd en herhaalbare laminaire stromingskinetiek wordt gegarandeerd.

Een belangrijk kenmerk van het schuimverminderende klepontwerp is de opname van een interne vloeistofverspreider of wervelplaat die zich aan de uitlaatpunt van de klepsteel bevindt. In plaats van koolzuurhoudende vloeistof recht naar beneden in het midden van de fles te laten vallen in een turbulente vrije valstroom, richt de werveldeflector de binnenkomende vloeistof naar buiten tegen de interne glazen zijwand. De vloeistof vormt een ononderbroken, dunne paraplufilm die soepel en gestaag langs de containerwand naar beneden spiraalt. Deze wandgeleide laminaire stroomverdeling elimineert kinetische impactkrachten op de bodem van de fles, waardoor de schuifspanning dramatisch wordt verminderd en opgelost CO₂ veilig opgesloten blijft in de vloeibare matrix tijdens de snelle vulfase.

Bovendien zijn de modernste vulkleppen voorzien van dubbele snelheden vultechnologie. Aan het begin van de vloeistofdoseringscyclus gaat de klep open voor een beperkte langzame stroomfase (ca. 20-30% van de maximale volumetrische stroomsnelheid) om een ​​stabiele vloeistofhiel op de bodem van de fles tot stand te brengen zonder spatturbulentie. Zodra de onderste gebogen bodem van de fles bedekt is, schakelt de elektropneumatische actuator over naar de volledig open fast-flow-modus om de doorvoerefficiëntie te maximaliseren. Wanneer het vloeistofniveau de uiteindelijke vulhoogte nadert, schakelt de klep terug naar een langzame eindfase voordat deze volledig sluit. Deze gecontroleerde snelheidscurve minimaliseert de vorming van oppervlaktegolven, waardoor schuimvorming wordt voorkomen precies op het kritieke nekafwerkingsgebied waar de nauwkeurigheid van het vulvolume wordt bepaald.

5. Integratie van lijnontwerp en machine-instellingen

Het integreren van een mechanisch lijnontwerp met gesynchroniseerde machinebewegingsbedieningen elimineert mechanische schokken van de container, lijnsnelheidspieken en structurele trillingen, waardoor de stabiliteit van koolzuurhoudende vloeistoffen in hogesnelheidstransporttorens wordt beschermd.

Om schuim te elimineren tijdens het bottelen op hoge snelheid moet verder gekeken worden dan de vulklep zelf om het holistische mechanische ontwerp van de carrousel voor het hanteren van containers en de transportapparatuur te evalueren. Mechanische trillingen en fysieke impactkrachten die containers ervaren tijdens snelle overdracht zijn belangrijke externe oorzaken van schuimkiemvorming. Wanneer een glazen fles met koolzuurhoudende vloeistof een abrupte zijdelingse versnelling, schokkende bewegingen op transportbanden of hard mechanisch contact in overdrachtssterrenwielen ervaart, planten drukgolven zich door de vloeistofkolom voort. Deze akoestische en mechanische energie-inputs zorgen ervoor dat de gasbellen onmiddellijk loskomen. Bij toepassingen met hoge output waarbij een CSD-vullijn voor glazen flessen betrokken is , moet mechanische beweging worden ontworpen om een ​​uiterst soepele, continue synchronisatie van de steeklijn te leveren vanaf de flesinlaattoevoerschroef naar de afvoertafel van de capper.

Europese technische normen en mondiale best practices op het gebied van techniek benadrukken de adoptie van servomotorconfiguraties met directe aandrijving voor alle carrouselkoepels, invoerwormschroeven en sterwielen, waarmee traditionele versnellingsbakken en mechanische aandrijfassen volledig worden vervangen. Servogestuurde elektronische synchronisatie maakt continue bewaking en soepele aanpassing van de acceleratie- en vertragingscurven mogelijk. Als een stroomafwaartse verpakkingsmachine een tijdelijke vertraging ondervindt, loopt het hele vulsysteem soepel af volgens een voorgeprogrammeerde parabolische curve, in plaats van tot een plotselinge, harde mechanische stop te komen. Door plotselinge mechanische stop-en-go-schokken te voorkomen, blijft de vloeistof in gedeeltelijk gevulde flessen bewegingloos, waardoor schuimvorming wordt onderdrukt tijdens onverwachte aanpassingen van de lijnsnelheid.

Bovendien spelen de structurele stijfheid van het machineframe en de demping van akoestische resonantie een cruciale rol bij het vullen bij hoge snelheden. Zware stalen basisframes gevuld met beton of speciale trillingsdempende verbindingen isoleren de hoofdvulkom en de containerliftcilinders tegen door de vloer overgebrachte trillingen van de fabriek. Gecombineerd met nauwkeurig CNC-gefreesde synthetische sterwielen met zakvormen die op maat zijn geprofileerd om te passen bij de exacte buitendiameters van glazen flessen, wordt de overdracht van structurele trillingen naar de vloeistofkolom vrijwel geëlimineerd. Deze mechanische stabiliteit zorgt ervoor dat koolzuurhoudende vloeistof in een kalme, ongestoorde staat blijft tijdens pre-evacuatie, tegendruk, vloeistofvulling en snifroutines.

6. Operationele methoden om schuim te minimaliseren

Het uitvoeren van rigoureuze operationele discipline, waaronder chemische CIP-sanitatie, totale waterontluchting, protocollen voor het bevochtigen van containeroppervlakken en routinematige vervanging van elastomere afdichtingen, zorgt voor langdurige operationele vrijheid van chronische productieschuimvorming.

Terwijl werktuigbouwkunde en geautomatiseerde drukcontroles de hardwarebasis vormen voor schuimonderdrukking, bepalen operationele protocollen uitgevoerd door fabriekspersoneel de dagelijkse productie-efficiëntie. Een kritische operationele factor die vaak over het hoofd wordt gezien, is de kwaliteit van de sanitaire voorzieningen, Clean-in-Place (CIP). Resterende drankafzettingen, kristallisatie van suikersiroop, opbouw van minerale aanslag of microbiologische biofilm in de stroomdoorgangen van de vulkleppen veroorzaken plaatselijke microruwheid. Deze afzettingen fungeren als kernvormingspunten met hoge energie die de laminaire vloeistofstroom verstoren en tijdens het vullen intense schuimvorming veroorzaken. Het uitvoeren van geautomatiseerde, temperatuurgecontroleerde CIP-wascycli waarbij gebruik wordt gemaakt van natronloog (NaOH), gevolgd door zuurreiniging, herstelt de gladheid van het roestvrijstalen oppervlak (Ra < 0,4 µm) en garandeert hygiënische, wrijvingsvrije vloeistofdoorgangen.

Waterkwaliteit en het beheer van opgeloste zuurstof (DO) vertegenwoordigen een andere cruciale operationele vector bij de productie van frisdranken. Ruw water dat wordt gebruikt voor het mengen van dranken bevat opgeloste atmosferische gassen uit de omgeving, voornamelijk stikstof en zuurstof. Omdat stikstof een lage oplosbaarheid in water vertoont, laat niet-ontlucht proceswater microgasbellen vrij wanneer het wordt blootgesteld aan drukdalingen in de carbonatatie, waardoor enorme secundaire schuimvorming over de gehele vulcarrousel ontstaat. Door het inzetten van meertraps vacuümontluchtingstorens stroomopwaarts van de siroopdoseereenheid worden de opgeloste zuurstofniveaus teruggebracht tot onder 0,5 ppm, waardoor een stabiele vloeibare matrix wordt gewaarborgd die kooldioxidegas efficiënt absorbeert en vasthoudt tijdens het snel bottelen op een CSD-vullijn voor glazen flessen.

Ten slotte vormen preventieve onderhoudsroutines die zich richten op elastomere componenten een cruciale verdediging tegen onverwachte schuimpieken. Vulklepafdichtingen, snifklepmembranen, vacuümleidingpakkingen en centreerklokafdichtingen worden onderworpen aan voortdurende mechanische buiging, agressieve ontsmettingsmiddelen en hoge werkdrukken. Na verloop van tijd kunnen microscheurtjes en materiaalverharding optreden. Een aangetaste afdichting zorgt voor minieme druklekken tijdens tegendruk, waardoor de vereiste isobare drukbalans wordt verbroken en instant drank ontstaat. Het opstellen van strikte preventieve onderhoudsschema"s om alle zachte elastomere afdichtingselementen elke 2.000 bedrijfsuren te vervangen, garandeert volledige systeemdrukintegriteit en ononderbroken productiecapaciteit op hoge snelheid.

Protocol voor operationele probleemoplossing : In het geval van gelokaliseerde intermitterende schuimvorming op specifieke vulkoppen, voer dan onmiddellijk een droge drukvervaltest uit op het betreffende klepcircuit om lekkage van de interne zitting of beschadigde snifting-membranen op te sporen voordat u de algemene drukinstellingen van de vulkom aanpast.
